用6P15电子管制作的准OTL功放

文章摘要： 笔者受胆机甜美音色的诱惑，曾将淘汰的黑白电视机电源变压器改制成胆机的输出变压器，以制作低成本的胆机，但需要将变压器拆开重新插片并浸漆等，在业余条件下完成有一定难度。笔者新近制作了一款准OTL电路电子管功放，仍使用31cm黑白电视机电源变压器做输出变压器，由于采用了OTL输出电路，变压器的初级没有直流通过，所以变压器无需改造，可以直接使用。由于保留了输出变压器，所以这个电路只能叫做准OTL功放，但也因此保留了胆机使用变压器输出的特点。该电路如图所示，V1前置电压放入，V2分负载倒相，V3与V4 OTL推挽输出，输出电容CL使用耐压大于250V的聚丙烯电容器。由于输出变压器没有直流通过，所以将原

用6P15电子管制作的准OTL功放,标签：电子小制作,http://www.88dzw.com

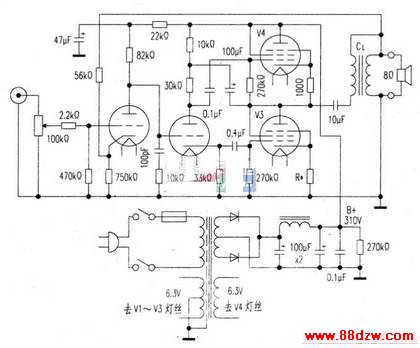

 笔者受胆机甜美音色的诱惑，曾将淘汰的黑白电视机电源变压器改制成胆机的输出变压器，以制作低成本的胆机，但需要将变压器拆开重新插片并浸漆等，在业余条件下完成有一定难度。笔者新近制作了一款准OTL电路电子管功放，仍使用31cm黑白电视机电源变压器做输出变压器，由于采用了OTL输出电路，变压器的初级没有直流通过，所以变压器无需改造，可以直接使用。由于保留了输出变压器，所以这个电路只能叫做准OTL功放，但也因此保留了胆机使用变压器输出的特点。该电路如图所示，V1前置电压放入，V2分负载倒相，V3与V4 OTL推挽输出，输出电容CL使用耐压大于250V的聚丙烯电容器。由于输出变压器没有直流通过，所以将原220V绕组与17V绕组串联成自耦变压器，并将17V的绕组作为次级连接至8Ω音箱。V1与V2使用一只双二极管6N1，V3与V4使用两只6P15接成三极管使用。由于两只6P15的参数并不完全相同，通过调整V3的阴极电阻R*使V3的屏极电压达到B+电压的一半，即155V。本机的电源变压器来自淘汰的六灯收音机，V1、V2、V3的灯丝使用一组6.3V的电源，中心抽头接地，而V4的灯丝单独使用一组悬浮的6.3V电源。因无需改制，故能方便地将各种变压器用作本机的输出变压器，以比较它们对音质的影响。笔者的体会是：EI型铁芯的变压器音色较为温暖，C型铁芯的变压器音色则比较清秀。笔者曾使用过一种功率容量40W、次级电压1 2V的C型变压器，将次级连接至4Ω的音箱，音色透明且不失胆机特有的温馨，效果相当不错。
