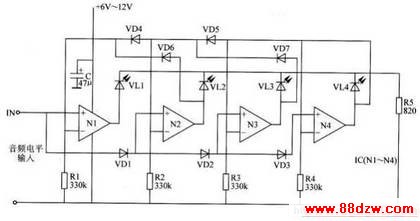

　　LED电平指示器自身不带增益放大电路，可用于音频功放输出端的电平指示器。但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。电路原理图见附图所示。

　　当输入音频信号电平小于0.7V时，Nl输出高电平，将VLI点亮；当输入信号电平在0.7-1.4V之间时，N2输出高电平，一方面使VL2点亮，另一方面通过VD6使N1的反相输人端变为高电平，使N1输出低电平，VLI熄灭。同理，若输入信号电平变高，则VL1和VL4将会分别点亮，呈移动点光式的显示。

　　将二极管VD4-VD7去掉，则该电路变成了四级LED电平指示器，随着输入信号电平的大小变化，发光二极管VL1-VL4将呈光线式逐级点亮。

   元器件选择

　　R1-R5选用1/4W碳膜电阻器或金属膜电阻器。

　　C选用耐压值为16V的铝电解电容器。

　　VD1-V D7均选用1 N4148型硅开关二极管。

　　VLl-VIA均选用Φ5mm的发光二极管。

　　IC选用LM324型四运放集成电路。
