　　一、电机遥控路的工作原理

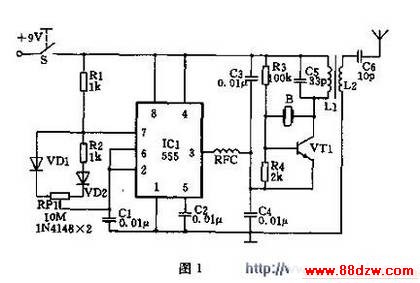

    无线遥控发射电路图1为遥控发射电路。555集成块与R1、R2、RP1、VD1、VD2及C1组成一无稳态大范围可变占空比振荡器。图示参数的振荡频率为50Hz左右，通过RP1阻值的调节，占空比的变化范围可达到1％一99％，由③脚输出50Hz方波信号。VT1及外围元件构成晶体稳频电容三点式振荡器，石英晶体的谐振频率选用27.145MHz。本电路采用石英晶体稳频，所以工作可靠。VT1振荡产生的高频载波经555电路③脚的方波信号调制，由天线发射出去。

    无线遥控接收电路

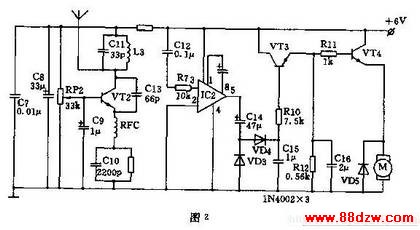

    图2为接收驱动电路。为简化接收电路，由VT2及其外围元件构成超再生检波器，检出原方波调制信号。由C12、R7加至IC2的③脚进行放大，放大后的信号经VD3、VD4倍压整流，由VT3射随器输出平滑的直流电压。该电压的大小与发送的不同占空比信号波形有关，占空比大，电压高，经R11为VT4提供的偏置电流大，电机的转速高；占空比小，电压低，经R11为VT4提供的偏置电流小，电机转速慢。当占空比足够小时，VT3截止无输出，VT4因失去偏置而不导通，电机M停转。由此可得电机转速与占空比成正比关系。
