高频接收机的制作

文章摘要：高频接收机具有高灵敏度 线路简单，易于安装调试，由电池供电，工作稳定耗电少，体积小，便于携带等特点。电路图见图1。工作原理：由高频头将天线接收到的微弱调频信号进行放大和混频，混频后产生的31.5MHz伴音中频信号由IF端输出。ICl为调频接收集成块（由于高频头具有良好的调谐接收性能，而TDA7010T是专用调频接收1C，接收灵敏度达3uV，从而保证了整机具有很高的接收灵敏度），中频信号输入ICl的（11）脚，经ICl进行中频放大、调频检波后由②脚输出音频信号，IC2用于音频信号功率放大。T1、T2及LEDI等组成调谐指示电路。

高频接收机的制作,标签：电子小制作,http://www.88dzw.com

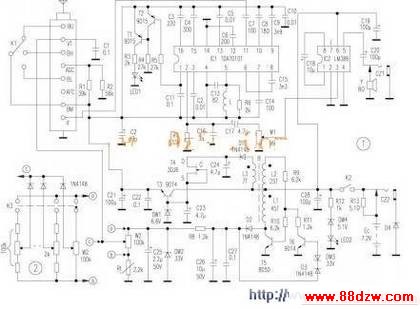

　　高频接收机具有高灵敏度 线路简单，易于安装调试，由电池供电，工作稳定耗电少，体积小，便于携带等特点。电路图见图1。

　　工作原理：

　　由高频头将天线接收到的微弱调频信号进行放大和混频，混频后产生的31.5MHz伴音中频信号由IF端输出。ICl为调频接收集成块（由于高频头具有良好的调谐接收性能，而TDA7010T是专用调频接收1C，接收灵敏度达3uV，从而保证了整机具有很高的接收灵敏度），中频信号输入ICl的（11）脚，经ICl进行中频放大、调频检波后由②脚输出音频信号，IC2用于音频信号功率放大。T1、T2及LEDI等组成调谐指示电路。
