磁环互感器式驻波表的制作
[09-14 01:21:06] 来源:http://www.88dzw.com 电子制作 阅读:8676次

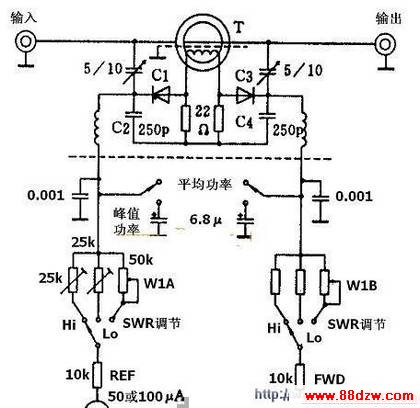

文章摘要: 如图所示是其典型电路,虚线上部为取样部分,所有引线要求尽可能短,并且最好放在屏蔽盒中。虚线下面为指示电路部分,这部分对有不同方式的SWR表没有大的区别,其结构可以任意,甚至可以放在另外一个机壳中。这种表可以工作在1.5~150MHz范围,功率量程可以设置为10W、100W、1000W等。
磁环互感器式驻波表的制作,标签:电子小制作,http://www.88dzw.com如图所示是其典型电路,虚线上部为取样部分,所有引线要求尽可能短,并且最好放在屏蔽盒中。虚线下面为指示电路部分,这部分对有不同方式的SWR表没有大的区别,其结构可以任意,甚至可以放在另外一个机壳中。这种表可以工作在1.5~150MHz范围,功率量程可以设置为10W、100W、1000W等。
