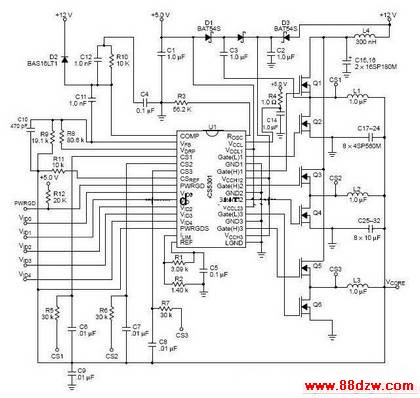

　　这是一个三相供电图，Q1和Q2组成一相，Q3和Q4组成一相，Q5和Q6组成一相。每一相都是在PWM控制IC（CS5301）的控制下，轮流导流的，而不是同时导通。CS5301通过Gate1（H）脚输出控制Q1导通与截止，通过Gate2（L）输出控制Q2的导通与截止。当Gate1（H）输出时，Q1导通，此时Q2截止（Gate1（L）无输出），＋12V端L4及滤波电容C15和C16的储能，通过Q1释放并向L1及其后并联的滤波电容充电，L1储能。当Q1截止Q2导通时，L1上的储能通过Q2向滤波电容充电。一相完成一个导通截止期后，下一相再工作。多相轮流工作的好处是，功率管有更多的休息时间，减小了发热。

　　有的主板为减小发热，每一相上还并联一个MOS管，或预留有并联的位置。（发给媒体评测的板子就焊上并联管，零售的就取消了变成了预留并联位）因为CPU的供电电压为低电压（1.1-1.8V），而电源为CPU供电的电压比较高（P4为＋12V，AMD大部分是＋5V现在AMD也越来越多的用＋12V供电了），所以Q1通过的电流比Q2要小，Q1可以取指标小点。同样，储能电感L4的指标也比后面的L1（L2、L3）小，我们在主板实物中看到：如果是环形的L4（和L1、L2、L3外形相同），但它上面绕的线也比L1等要稀。

　　这也是我们在一些主板上看到MOS管大小不一样的情景。大多数主板为了采购生产方便，Q1和Q2型号相同。

　　以上实质上就是一个DC－DC变换，L4及C15－16组成前级DC。L1（L2、L3及并联的滤波电容）构成后级DC通过上面介绍，我们知道PWM供电电路必须包含前DC－DC的前级电路和DC－DC后级各相组成的电路。根据这个特点，我们就比较好分辨出主板是几相供电了。
