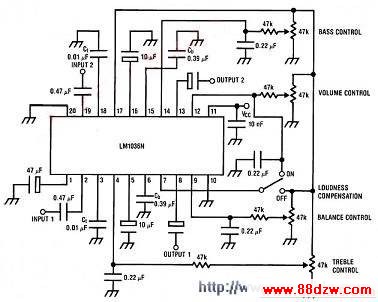

用LM1036制作的直流控制音调电路
[09-14 01:20:39] 来源:http://www.88dzw.com 电子制作 阅读:8805次
文章摘要:该LM1036是直流控制音调(低音/高音),音量和平衡电路在汽车收音机,电视和立体声音响系统的应用。另外一个控制输入允许响度补偿简单地实施。 4个控制输入提供从远程控制系统的低音,高音,平衡和音量控制功能 , 或通过直流电压的应用,或者,从4个可从规范了供电电路提供偏置电位齐纳。每个音反应的定义是选择放弃理想的特征单个电容。 特点:宽电源电压范围,9V至16V的大容量控制范围,75分贝典型音调控制,± 15分贝典型通道隔离,75分贝典型低失真,0.06%,为0.3 Vrms的输入电平典型高信噪比,80分贝的典型为0.3 Vrms的输入电平需要很少的外部元件注为:VCC可以9V至16V和输出电容
用LM1036制作的直流控制音调电路,标签:电子小制作,http://www.88dzw.com该LM1036是直流控制音调(低音/高音),音量和平衡电路在汽车收音机,电视和立体声音响系统的应用。另外一个控制输入允许响度补偿简单地实施。 4个控制输入提供从远程控制系统的低音,高音,平衡和音量控制功能 , 或通过直流电压的应用,或者,从4个可从规范了供电电路提供偏置电位齐纳。每个音反应的定义是选择放弃理想的特征单个电容。
特点:
宽电源电压范围,9V至16V的大容量控制范围,75分贝典型音调控制,± 15分贝典型通道隔离,75分贝典型低失真,0.06%,为0.3 Vrms的输入电平典型高信噪比,80分贝的典型为0.3 Vrms的输入电平需要很少的外部元件注为:VCC可以9V至16V和输出电容器的东西均 10uF/25V电解。
