音频接口保护电路

[09-14 01:20:00]   来源:http://www.88dzw.com  电子制作   阅读:8646

文章摘要:■G1为贴片三极陶瓷管LT-B3D230L,用作前级做共模差模防护。■PTC1~PTC2为JK250-120U做前后级隔离。■T1~T3为低压P4SMAJ6.5CA TVS管。作后级防护。■该方案防护能力为5KV(10/7000μs)。■若无接地,只做差模防护。G1为LT-BC151N.

音频接口保护电路,标签:电子小制作,http://www.88dzw.com

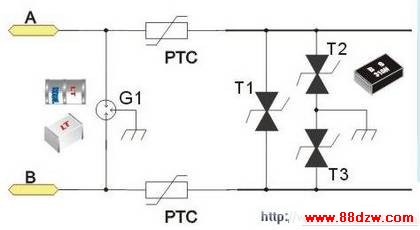

  ■G1为贴片三极陶瓷管LT-B3D230L,用作前级做共模差模防护。

  ■PTC1~PTC2为JK250-120U做前后级隔离。

  ■T1~T3为低压P4SMAJ6.5CA TVS管。作后级防护。

  ■该方案防护能力为5KV(10/7000μs)。

  ■若无接地,只做差模防护。G1为LT-BC151N.
