电力线载波遥控报警器的制作
[09-14 01:19:36] 来源:http://www.88dzw.com 电子制作 阅读:8972次
文章摘要: 电力载波遥控由于不用另外布线或占用无线电频率而特别适合家庭室内采用。这里介绍一种简单、易制的电力载波遥控报警器,也许能给您的生活带来一些方便。工作原理发射部分(见图1):发射部分由Q1、Q2接成复合管的形式组成频率为135KHz的哈特利震荡器。由C2、D1、D2、D3、C5等构成电压为30伏的电源部分。当按下发射按扭P1时,在L1的副变感应出的135KHz的振荡信号通过C1注入电力线路网络。接收部分(见图2):由发射部分过来的135KHz的正弦波通过电力线路传播至接收部分通过C1并由L1、C3构成的选频电路取出135KHz信号。该信号经Q1放大并整形至幅度为12V的方波信号。D4、D5
电力线载波遥控报警器的制作,标签:电子小制作,http://www.88dzw.com电力载波遥控由于不用另外布线或占用无线电频率而特别适合家庭室内采用。这里介绍一种简单、易制的电力载波遥控报警器,也许能给您的生活带来一些方便。
工作原理发射部分(见图1):发射部分由Q1、Q2接成复合管的形式组成频率为135KHz的哈特利震荡器。由C2、D1、D2、D3、C5等构成电压为30伏的电源部分。当按下发射按扭P1时,在L1的副变感应出的135KHz的振荡信号通过C1注入电力线路网络。

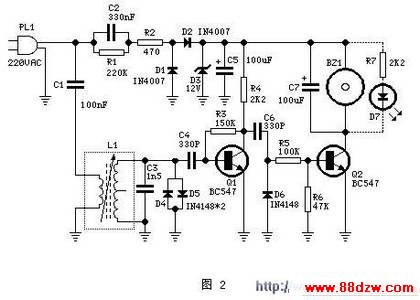

接收部分(见图2):由发射部分过来的135KHz的正弦波通过电力线路传播至接收部分通过C1并由L1、C3构成的选频电路取出135KHz信号。该信号经Q1放大并整形至幅度为12V的方波信号。D4、D5构成限幅电路保证Q1的基极峰值电压小于1V,以防止电力线路网络中各种异常干扰脉冲而损坏Q1。D6的作用是过滤掉信号中的负极性部分,并由Q2驱动报警部分工作。C7在这里用来保持输出部分平稳,过滤掉信号中残余部分。12V电源部分由C2、D1、D2、D3、C5等组成。
