在大型商场、车站、码头、地铁站以及各类办事窗口等越来越多的场所需要用LED点阵显示图形和汉字。LED行业已成为一个快速发展的新兴产业，市场空间巨大，前景广阔。随着信息产业的高速发展，LED显示作为信息传播的一种重要手段，已广泛应用于室内外需要进行服务内容和服务宗旨宣传的公众场所，例如户内外公共场所广告宣传、机场车站旅客引导信息、公交车辆报站系统、证券与银行信息显示、餐馆报价信息豆示、高速公路可变情报板、体育场馆比赛转播、楼宇灯饰、交通信号灯、景观照明等。显然，LED显示已成为城市亮化、现代化和信息化社会的一个重要标志。

     本文基于单片机(AT89C51)讲述了16×16 LED汉字点阵显示的基本原理、硬件组成与设计、程序编译与下载等基本环节和相关技术。

        2 硬件电路组成及工作原理

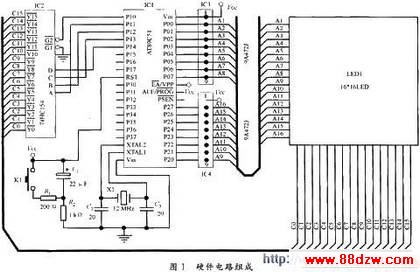

     本产品拟采用以AT89C51单片机为核心芯片的电路来实现，主要由AT89C51芯片、时钟电路、复位电路、列扫描驱动电路(74HC154)、16×16 LED点阵5部分组成，如图1所示。

     其中，AT89C51是一种带4 kB闪烁可编程可擦除只读存储器(Falsh Programmable and Erasable Read OnlyMemory，FPEROM)的低电压、高性能CMOS型8位微处理器，俗称单片机。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，能够进行1 000次写／擦循环，数据保留时间为10年。他是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。因此，在智能化电子设计与制作过程中经常用到AT
