用可控硅制作的无静态功耗的触摸开关

文章摘要： 电路如附图所示。交流市电经二极管D1-D4桥式整流后变成脉动直流电，一路直接加到SCR1的阳、阴极之间，另一路通过电阻R1加到SCR2的阳极。乎时SCR1和SCR2均处于关断状态，整个电路无功耗。当人体用手指触摸一下金属片M1时，人体的感应信号使SCR2导通。结果SCR1得到触发电流也导通，对应电器得电工作（图中伟绘出）。SCR1导通后，SCR2随即没有工作电压，此时对应C2两端电压约为0.8V。需要关掉电器的电源时，手指触摸一下金属片M2，对应三极管Y导通，结果C2上的电荷被释放。SCR1在市电过零时关断。图中C1和c3是抗干扰电容，均采用0.01雾瓷片电容。SCR2的型号采用CR02A

用可控硅制作的无静态功耗的触摸开关,标签：电子小制作,http://www.88dzw.com

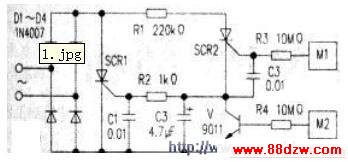

  　　电路如附图所示。交流市电经二极管D1-D4桥式整流后变成脉动直流电，一路直接加到SCR1的阳、阴极之间，另一路通过电阻R1加到SCR2的阳极。乎时SCR1和SCR2均处于关断状态，整个电路无功耗。当人体用手指触摸一下金属片M1时，人体的感应信号使SCR2导通。结果SCR1得到触发电流也导通，对应电器得电工作（图中伟绘出）。SCR1导通后，SCR2随即没有工作电压，此时对应C2两端电压约为0.8V。需要关掉电器的电源时，手指触摸一下金属片M2，对应三极管Y导通，结果C2上的电荷被释放。SCR1在市电过零时关断。图中C1和c3是抗干扰电容，均采用0.01雾瓷片电容。SCR2的型号采用CR02AM或MCR100-6。

　　这个无静态功耗触摸开关在使用中又存在什么不足呢？使用时要用到两片触摸金属片。一片触摸开，另一片触摸关。能否设计出只用一片触摸金属片的无静态功耗的触摸开关呢？是不是只要把两片金属片直接接到一起就可以呢？

　　答案是否定的。要把两片金属片合二为一。关键一点是如何做到当电路中的可控硅SCR1关断时，人体的感应信号只能加给小电流触发可控硅SCR2，而不能加给三极管V，而当电路中的可控硅SCR1导通时。人体的感应信号只能加给三极管V，而不能加给小电流触发可控硅SCR2。并且这种感应信号注入的变换要有一定的时间延迟。经分析。要实现这个感应信号注入的变换。可以利用SCR1控制极上电压的变化进行控制。为此。在这个开关的基础上增拥一个控制三极管。以及对应的阻容延时电路。就可以没计出以下的单触摸片无静态功耗触摸开关。
