用可控硅制作的无静态功耗触摸延熄开关

文章摘要： 电路如附图所示。由于在图中的R8处，串联了一个耐压400V以上的小容量电容C5，平时没有任伺静态电流。每次SCR1导通的时候，此小容量电容通过R1、R8、1{9放电，延熄结束后，220V脉动直流电向此小容量电容快速充电。由于V1、V2导通时，C4上电压只有0.6V左右，要把C4上不多的电荷放掉，对于电容C5只要几千皮法即可，图中C5为3900pF／500V。三极管V1、V2构成模拟单向可控硅，一旦导通，就快速进入饱和状态，对应C2上的电荷快速被释放。结果SCR1快速关断。由于采用了模拟单向可控硅，触发电流极小，不到1微安，因此R3阻值可以取得很大，对应CA容量可以很小，让C4电荷放掉的R

用可控硅制作的无静态功耗触摸延熄开关,标签：电子小制作,http://www.88dzw.com

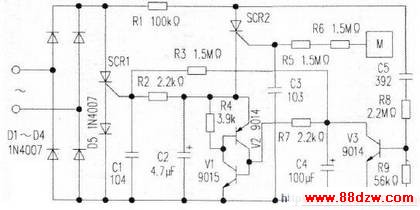

   电路如附图所示。由于在图中的R8处，串联了一个耐压400V以上的小容量电容C5，平时没有任伺静态电流。每次SCR1导通的时候，此小容量电容通过R1、R8、1{9放电，延熄结束后，220V脉动直流电向此小容量电容快速充电。由于V1、V2导通时，C4上电压只有0.6V左右，要把C4上不多的电荷放掉，对于电容C5只要几千皮法即可，图中C5为3900pF／500V。三极管V1、V2构成模拟单向可控硅，一旦导通，就快速进入饱和状态，对应C2上的电荷快速被释放。

　　结果SCR1快速关断。由于采用了模拟单向可控硅，触发电流极小，不到1微安，因此R3阻值可以取得很大，对应CA容量可以很小，让C4电荷放掉的R8支路电流也可相应降低。如果三极管V3电流放大倍数大于50，C5容量还可减小。经实验，C5取2200pF，R8取3.3MΩ，也能正常工作。图中R3取1.5MΩ，C4取100μF，延熄时间实测68秒。所有电子元件成本约为1.58元。可安装在86型壁式开关中。

　　利用单向可控硅这种独特之处，还能设计出什么实用的电子开关呢？我们想到了家家户户中使用频率很高的各种家电遥控器，从而可设计出红外遥控延熄开关。
