自行车摩擦发电机稳压电路
[09-14 01:16:34] 来源:http://www.88dzw.com 电子制作 阅读:8655次

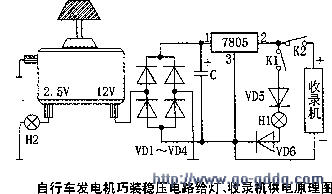

文章摘要:在这里,将后灯H2由原先的2.5V,0.3A换成3.8V,0.3A电珠。将H1也换成3.8V,0.3A的电珠。有所不同的是:后灯H2由摩擦发电机直接供电,前灯H1则经VD1~VD4桥式整流电路,电容C储电滤波、7805为三端集成稳压器稳压,经过VD5、VD6限压后,取得4V左右的直流电压。因为有一系列的稳压措施,前灯发光稳定,不再为车速太快而烧坏灯珠发愁了,更不会因为车速太漫而无光。改制时,VD1~VD6用1N4007,C用CD10-12V-1000μF的电解电容。电子元件应焊在电路板上,一定要焊接牢固,要有防雨、雪措施。最好的办法用环氧树脂覆涂密封。7805要用螺丝固定在散热板与自行车要绝缘
自行车摩擦发电机稳压电路,标签:电子小制作,http://www.88dzw.com在这里,将后灯H2由原先的2.5V,0.3A换成3.8V,0.3A电珠。将H1也换成3.8V,0.3A的电珠。
有所不同的是:后灯H2由摩擦发电机直接供电,前灯H1则经VD1~VD4桥式整流电路,电容C储电滤波、7805为三端集成稳压器稳压,经过VD5、VD6限压后,取得4V左右的直流电压。因为有一系列的稳压措施,前灯发光稳定,不再为车速太快而烧坏灯珠发愁了,更不会因为车速太漫而无光。
改制时,VD1~VD6用1N4007,C用CD10-12V-1000μF的电解电容。电子元件应焊在电路板上,一定要焊接牢固,要有防雨、雪措施。最好的办法用环氧树脂覆涂密封。7805要用螺丝固定在散热板与自行车要绝缘(因自行车己作电气接地)另外,有一些人在骑自行车的途中喜欢听收录机,若使用干电池供电,很不经济。笔者设想加一个微型开关K2,专给收录机供电,经使用效果很好(收录机输入直流电源应是4.5V)。使用方法:要用车灯时,将K1闭合,前灯通电灯珠亮,白天不用则断开,如要听收录机时将K2闭合,二者互不影响正常使用。
