能根据环境自动控制亮度的调光台灯
[09-14 01:16:19] 来源:http://www.88dzw.com 电子制作 阅读:8577次
文章摘要:这个自动调光台灯能根据周围环境照度强弱自动调整台灯发光量。当环境照度弱,它发光亮度就增大;环境照度强,发光亮度就减暗。工作原理 该灯电路见图1。当开关S拨向位置2时,它是一个普通调光台灯。RP、C和氖泡N组成张弛振荡器,用来产生脉冲触发可控硅VS。一般氖泡辉光导通电压为60-80V,当C充电到辉光电压时,N辉光导通,VS被触发导通。调节RP能改变C充电速率,从而能改变VS导通角,达到调光的目的。R2、R3构成分压器通过VD5也向C充电,改变R2、R3分压也能改变VS导通角,使灯的亮度发生变化。当S拨向位置1时,光敏电阻RG取代R3,当周围光线较弱时,RG呈现高电阻,VD5右端电位升高,电容C充
能根据环境自动控制亮度的调光台灯,标签:电子小制作,http://www.88dzw.com这个自动调光台灯能根据周围环境照度强弱自动调整台灯发光量。当环境照度弱,它发光亮度就增大;环境照度强,发光亮度就减暗。
工作原理

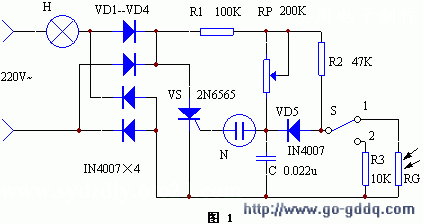

该灯电路见图1。当开关S拨向位置2时,它是一个普通调光台灯。RP、C和氖泡N组成张弛振荡器,用来产生脉冲触发可控硅VS。一般氖泡辉光导通电压为60-80V,当C充电到辉光电压时,N辉光导通,VS被触发导通。调节RP能改变C充电速率,从而能改变VS导通角,达到调光的目的。R2、R3构成分压器通过VD5也向C充电,改变R2、R3分压也能改变VS导通角,使灯的亮度发生变化。
当S拨向位置1时,光敏电阻RG取代R3,当周围光线较弱时,RG呈现高电阻,VD5右端电位升高,电容C充电速率加快,振荡频率变高,VS导通角增大,电灯两端电压升高、高度增大。当周围光线增强时,RG电阻变小,与上述相反,电灯两端电压变低,高度减小。
元器件选择与制作 元器件清单见下表。
调试时,将RP调到阻值为零位置,S置于位置2,用万用表测电灯两端交流电应在200V以上,如低于200V可略减小R1或增大R3阻值,使之达到要求。光敏电阻RG应安装在台灯底座侧面台灯光线不能直接照射的地方,用来感受周围环境照度。调光台灯的灯泡宜用40W的白炽灯。调整好的电路即可投入使用;S拨向2为普通调光台灯,调RP可选择适当的高密度;S拨向1为自动台灯,先调RP选择好适当亮度,如环境照度变暗时,台灯亮度会逐渐变亮,增大照度。
