集成运算放大器输出电流扩展电路

文章摘要：图1所示为三种集成运算放大器输出电流扩展电路，图（a ）为双极性扩展电路；图（b)、图（c）为单极性扩展电路。在图1(a ）所示电路中，当输出电压为正时，BG1管工作、BG2管截止；输出电压为负时，BG1管截止、BC2管工作。二极管D1、D2 的作用是给BG1、BG2管提供合适的偏压，以消除交越失真。上述三种电路的输出电流通常可达100mA左右 在需要更大的输出电流时，可再增加一级至两级由大功率管组成的射极跟随器。

集成运算放大器输出电流扩展电路,标签：电子小制作,http://www.88dzw.com

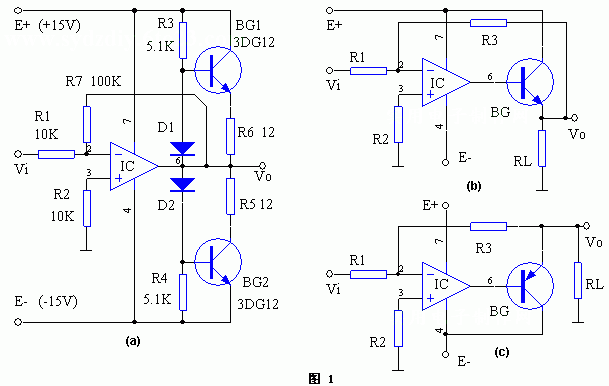

　　图1所示为三种集成运算放大器输出电流扩展电路，图（a ）为双极性扩展电路；图（b)、图（c）为单极性扩展电路。
　　在图1(a ）所示电路中，当输出电压为正时，BG1管工作、BG2管截止；输出电压为负时，BG1管截止、BC2管工作。二极管D1、D2 的作用是给BG1、BG2管提供合适的偏压，以消除交越失真。
　　上述三种电路的输出电流通常可达100mA左右 在需要更大的输出电流时，可再增加一级至两级由大功率管组成的射极跟随器。
