设计巧妙简单的声控电子门铃

文章摘要：利用本电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。电路如图所示。 电路最大的特点就是利用扬声器做振动输入，又做门铃声输出。 晶体管V2、电位器KP和电容C2组成控制电路，V1、V3、R2、C1组成互补式振荡器。当开关S合上接通电源后，电源经C2、V2的BE结和扬声器BL对C2充电，较大的瞬间充电电流使V2饱和导通，箝制住V3的集电极电位；C2充电结束后，电源经KP给V2提供基极电流以维持V2的临界饱和状态，使振荡器不工作。当外界声波振动扬声器纸盆时，扬声器两端产生感应电压，该电压加在V2的发射极，使V2退出临界饱和区而进入放大区，V2的集---射极间压降增大，从而

设计巧妙简单的声控电子门铃,标签：电子小制作,http://www.88dzw.com

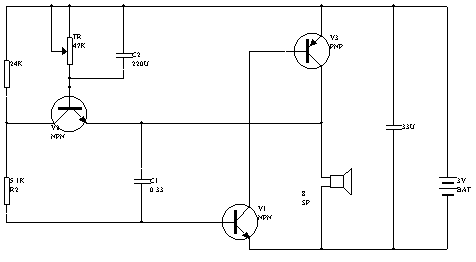

利用本电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。电路如图所示。 电路最大的特点就是利用扬声器做振动输入，又做门铃声输出。   　　晶体管V2、电位器KP和电容C2组成控制电路，V1、V3、R2、C1组成互补式振荡器。当开关S合上接通电源后，电源经C2、V2的BE结和扬声器BL对C2充电，较大的瞬间充电电流使V2饱和导通，箝制住V3的集电极电位；C2充电结束后，电源经KP给V2提供基极电流以维持V2的临界饱和状态，使振荡器不工作。当外界声波振动扬声器纸盆时，扬声器两端产生感应电压，该电压加在V2的发射极，使V2退出临界饱和区而进入放大区，V2的集---射极间压降增大，从而使振荡器振荡，BL发出音频叫声。解除叫声可断开S再合上。VI选用3DG6，3DG6,B>=80；V3选用3AX31，B＞=60；V2选用3DG6，B>=100。BL选用8姆扬声器，并安装在门板内侧中上部，来客叩一下门即可发音报信。
