图3   CC1000写操作的编程时序图

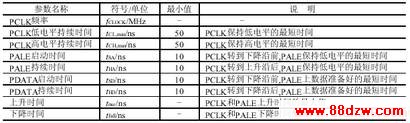

表1  串行接口时序说明

　　微控制器通过相同的接口也能读出配置寄存器。首先，发送7位地址位，然后读/写位设为低电平，用来初始化读回的数据。接着，CC1000从寻址寄存器中返回数据。此时，PDATA 用作输出口，在读回数据期间（D7：0），微控制器必须把它设成三态，或者在引脚开路时设为高电平。读操作的时序如图4所示。

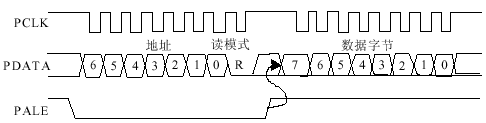

图4  CC1000读操作的编程时序图
4 与微控制器连接
　　微控制器使用3个输出引脚用于接口（PDATA、PCLK、PALE），与PDATA相连的引脚必须是双向引脚，用于发送和接收数据。提供数据计时的DCLK 应与微控制器输入端相连，其余引脚用来监视LOCK 信号（在引脚CHP_OUT）。当PLL 锁定时，该信号为逻辑高电平。图5为P87LPC762单片机与CC1000接口示意图。

图5  接口示意图
P87LPC762单片机写CC1000内部寄存器的程序如下：
C程序

write_com(uchar addr,uchar com_data) //写内部寄存器子程序

{ char i;

addr<<=1;

pale=0; //允许地址锁存

for(i=0;i<7;i++) { //送地址

addr<<=1;

p_data=CY;

pclk=0; //上升沿

pclk=1;

}

p_data=1; //写操作

pclk=0;

pclk=1;

pale=1; //禁止地址锁存

for(i=0;i<8;i++){

com_data<<=1;

p_data=CY;

pclk=0;

pclk=1;

}

}

5 结语
　　当调制数据时，CC1000能被设置成三种不同的数据形式，分别为同步NRZ模式、同步曼彻斯te码模式、异步传输（UART）模式。为了满足电池供电情况下严格的电源损耗要求，CC1000 提供了十分方便的电源管理方法。通过MAIN 寄存器控制低电平模式，有单独的位控制接收部分、发射部分、频率合成以及晶振。这种独立控制可用来优化在某个应用中最低可能达到的电流损耗。CC1000优良的性能使它主要应用于ISM（工业、科学及医疗）方面以及SRD（短距离通信）。
