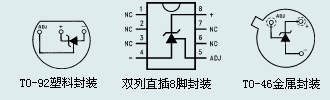

LM135/235/335是美国国家半导体公司推出的精密温度传感器，它工作与齐纳二极管相似，其反向击穿电压随温度按+10mV/k的规律变化，可应用于精密的温度测量设备。它有三种封装形式适合于各类要求的仪器仪表要求，其主要功能特性如下：

• 直接在绝对温标校准
• 1℃的精确度
• 工作电流400uA-5mA
• 动态阻抗1Ω
• 便于校准
• 宽工作温度范围2001℃
• 低成本

图2是LM135的内部原理图，V15和V16是感温元件，这两个三极管的物理结构有着特定的要求，V15的发射结面积是V16发射结面积的10倍。它们的集电极负载电阻完全一致，如果流过这两个电阻的电流不同，V15和V16的集电极电压也不同，通过V1-V8组成的差分放大器放大，V1的内阻也变化，那么流过Rs的电流也会变化，V+和V-之间的电压亦会改变，这个电压的变化量也就是随温度而变化的。

LM135V+与V- 间的电压差⊿V仅随环境温度成正比变化，并获得10mV/K的灵敏度输出。

LM135V的主要电气指标如下：

表1  LM135系列温度传感器精度列表

参数

条件

LM135/235

LM335

单位

最小值

典型值

最大值

最小值

典型值

最大值

输出电压

T=25℃,T_R=1mA

2.95

2.98

3.01

2.92

2.94

3.04

V

未校准测量误差

T=25℃,T_R=1mA

-

1

3

-

2

6

℃

[1] [2] [3]  下一页
