PT2262/2272编解码集成电路介绍

文章摘要： 名称 管脚 说明 A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码 D0-D5 7-8、10-13 地址或数据管脚,当做为数据管脚时,只有在地址码与226

PT2262/2272编解码集成电路介绍,标签：电子小制作,http://www.88dzw.com





名　称 管　脚 说　　明 A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码 D0-D5 7-8、10-13 地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换 Vcc 18 电源正端（＋） Vss 9 电源负端（－） Din 14 数据信号输入端，来自接收模块输出端 OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率； OSC2 15 振荡电阻振荡器输出端； VT 17 解码有效确认 输出端（常低）解码有效变成高电平（瞬态）

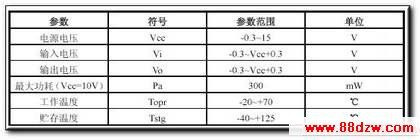

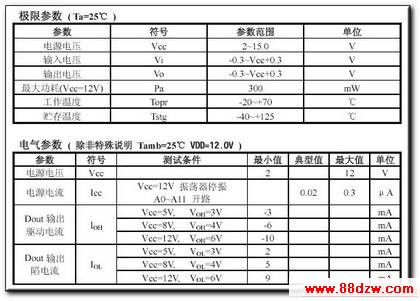

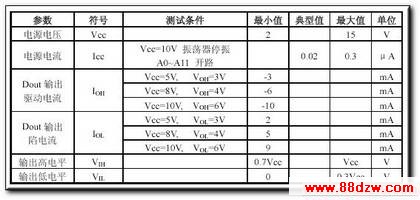

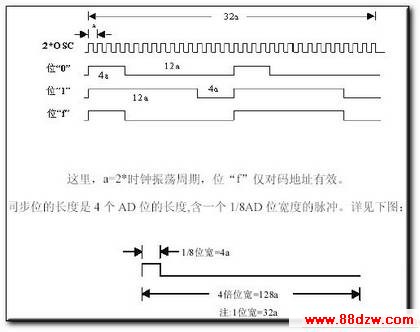

地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

　　上面是我们从超再生接收模块信号输出脚上截获的一段波形，可以明显看到，图上半部分是一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。图下部分是放大的一组字码：一个字码由12位AD码（地址码加数据码，比如8位地址码加4位数据码）组成，每个AD位用两个脉冲来代表：两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”

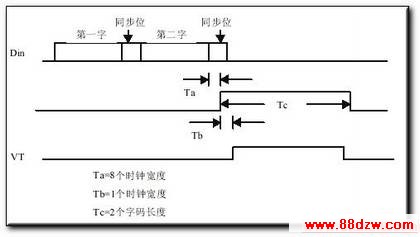

2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码加数据码才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。
因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃处理。
