　　一、概述
　　
　　PT2262/2272是CMOS低功耗低价位通用编解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片组之一。PT2262／2272最多可有12位（A0～A11）三态地址（悬空、接高电平、接低电平），任意组合可提供531441地址码，PT2262最多可有6位（D0～D5）数据，设定的地址码和数据码从脚串行输出，典型应用简易无线遥控电路见下图所示。

　　P112262/2272必须用相同地址码配对使用，当需要增加一个通讯机时，用户不得不求助于技术人员或厂家来设置相同地址码，客户自己设置相对比较麻烦。随着人们对操作的要求越来越高，功能变化越来越丰富，2262/2272的这种配对使用严重制约着使用的方便性，人们不断地要求使用一种无须请教专业人士，无须使用特殊工具，任何人都可以操作且方便的手段来弥补2262/2272的缺陷，这就需要对2262进行模拟软件编码。

　　二、编码原理
　　

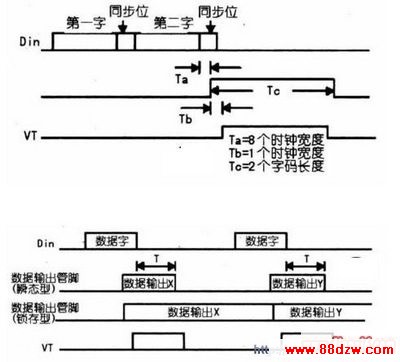

　　下图、下下图是F12262的一段波形，可以看到一组一组的字码，每组字码之间由同步码隔开，所以用单片机软件编码时，程序需要产生出同步码，然后对后面的字码进行相应脉冲宽度产生即可。

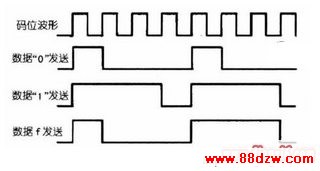

　　PT2262每次至少发射4组字码，PT2272只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃处理。下面来仔细看一下2262的波形特征，下图是振荡频率与码位波形的对应关系。

　　振荡频率f=2×1000×16／Rosc（kΩ）kHz。其中，Rosc为振荡电阻。这里选用的是一种比较常用的频率f≈10kHz，Rosc=3.3MΩ（以下同）。

　　有了具体的波形，就可以进行软件编码了。PT2262每次至少发送4次编码，首先可以通过产生11ms宽度的同步码头，有码头才开始进行编码解码，无码头则继续等待。

　

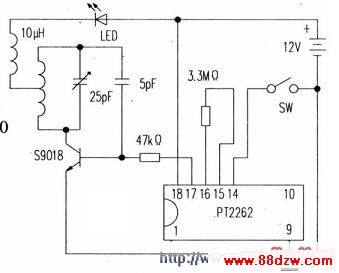

www.88dzw.com三、编码程序（以下图无线遥控应用电路为例）

tmpEQU0x07；20

txbufEQU0x08；22

txcntEQU0x09；23

keyvalueEQU0x0a；24

keylastEQU0xob；25

keytmpEQU0x0c；26

tmr_keyEQU0x0d；27

temp2EQU0x0e；28

teMP3EQU0x0f；29

tmpcntEQU0x10；2A

FLAGEQUOx11；2B

#defineB_keyonFLAG,2

#defineB_keyexecFLAG,0

org0

MOVWFOSCCAL

gotoReset

Readaddr0

retlw0x01

Readaddr1

retlw0x02

；子程序区

Delay9msmovlw.44

goto+2

Delay4ms5movlw.22

movwftemp3

callDelay200us

decfsztemp3,f

goto-2

RETURN；

Delay560usmovlw，138

goto+2

Delay_200usmovlw.48

movwftemp2

nop

nop

deefsztemp2，f
