高、低压顺序控制开关

文章摘要：该装置的应用电路工作原理见图4。在一些由真空管组成的电子设备或其它某种设备中，对于几种电源电压，如高压、低压需按一定的顺序启动。如果一时疏忽，可能会误操作。而利用LCE模块则可以使这个问题迎刃而解。T1是低压变压器，它的初级线圈串联在LCE的②脚中；T2是高压变压器，这的初级线圈串联在LCE的①脚中。正常启动的顺序应是：先按下开关S1，过一会儿，让真空管的灯丝预热后，再按动开关S2。如果其操作顺序相反，先按动开关S2，其电路是不会工作的，这样就能确保操作程序的正确性。

高、低压顺序控制开关,标签：电子小制作,http://www.88dzw.com

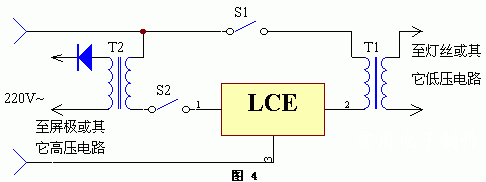

　　该装置的应用电路工作原理见图4。在一些由真空管组成的电子设备或其它某种设备中，对于几种电源电压，如高压、低压需按一定的顺序启动。如果一时疏忽，可能会误操作。而利用LCE模块则可以使这个问题迎刃而解。T1是低压变压器，它的初级线圈串联在LCE的②脚中；T2是高压变压器，这的初级线圈串联在LCE的①脚中。正常启动的顺序应是：先按下开关S1，过一会儿，让真空管的灯丝预热后，再按动开关S2。如果其操作顺序相反，先按动开关S2，其电路是不会工作的，这样就能确保操作程序的正确性。
