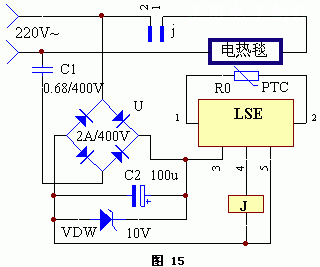

　　该装置的电路工作原理见图15。当电热毯的温度在预定值以下时，热敏开关R0（PTC热敏电阻或热敏继电器均可）接通，相当于LSE的①、②脚间串通，此时LSE的④脚输出高电平，继电器J励磁吸合，导致电热毯通电工作。当电热毯的温度达到了预定值时（如40℃），R0的阻值变得很大（或热敏继电器跳开），此时相当于LSE的①、②脚断开，其④脚变为低电平，J释放，其触点j断开，电热毯停止供电，如此循环控制，达到电热毯恒温之目的。
