固态继电器电路的过压保护
[09-14 01:13:21] 来源:http://www.88dzw.com 电子制作 阅读:8207次
文章摘要:该装置的应用电路如图7所示。当固态继电器SSR用于驱动感性负载时,在电源接通与断开的瞬间会产生较高的浪涌电压,为了保护SSR内部的双向可控硅元件不致过电压而损坏或误动作,可在SSR的交流输出端并接一只压敏电阻MY。压敏电阻的选择,如果是220V电源,采用470V即可;如果是380V电源,选用830V的。
固态继电器电路的过压保护,标签:电子小制作,http://www.88dzw.com

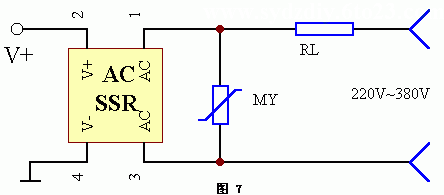

该装置的应用电路如图7所示。当固态继电器SSR用于驱动感性负载时,在电源接通与断开的瞬间会产生较高的浪涌电压,为了保护SSR内部的双向可控硅元件不致过电压而损坏或误动作,可在SSR的交流输出端并接一只压敏电阻MY。压敏电阻的选择,如果是220V电源,采用470V即可;如果是380V电源,选用830V的。
