声明：本文为余姚市职成教中心学校魏丽娜原创作品，如需转载请通过本站联系作者　　
　　长寿省电•简单实惠•方便安全
　　作为电子爱好者，在电子制作时总少不了得心应手的工具——电烙铁。你是否对自己的“烙铁头”经常被氧化而感到烦恼？我想回答是肯定的！市场上虽有恒温烙铁，但价格贵，是普通电烙铁的十几倍，一旦坏掉，零件很难配，只能搁着不用，不值！
　　那么你想拥有一支集长寿烙铁、简单实惠、方便安全于一体的电烙铁吗？其实这很容易实现，我们只要在原普通烙铁的基础上略作改进即可。

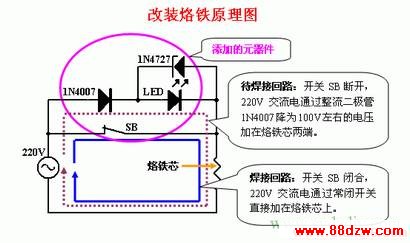

元器件的作用：
　　整流二极管（1N4007）：220V交流电半波整流成100V左右的脉动直流电。
　　稳压二极管（1N4727）：保护发光二极管，使发光二极管两端保持工作电压而正常发光；如果不接，工作时间长，发光二极管会因为两端电压过高而烧坏。
　　发光二极管（LED）：指示电路处于焊接状态，还是待焊接状态。
　　常闭开关（SB）：切换电路的状态，常闭时电路处于焊接状态，断开时电路处于待焊接状态。
电路的特点
　　1、长寿省电。焊接状态，220V交流电全部加在烙铁芯上，使烙铁处于很好的焊接状态；待焊接状态，只不到一半的电压加在烙铁芯上，不仅避免烙铁头被氧化，而且使烙铁始终处于预热状态（实践证明，处于预热状态的烙铁一拿起就能处于焊接状态，不影响使用效果），既长寿又省电。
　　2、简单实惠。“节能”电烙铁只需在原烙铁的基础上加四个常用元器件即可实现（二极管1N4007、发光二极管、常闭开关和稳压二极管）。改装成本低，加起来0.5元左右。
　　3、方便安全。我们所制作的“节能”电烙铁最大优点是节能开关不需人为控制，它是“自动”的，只要电烙铁一插在烙铁架上就能实现开关的自动断开，拔出烙铁时就能实现开关的自动闭合。用发光二极管作指示，指示烙铁是处于焊接状态还是待焊接状态。
　　简易节能电烙铁既解决了烙铁头容易氧化的问题，又达到了长寿、节能的目的。
