智能脉冲电动自行车充电器原理图
[09-14 01:11:21] 来源:http://www.88dzw.com 电子制作 阅读:8216次
文章摘要:智能脉冲电动自行车充电器原理图(点击上图放大!)电压驱动型脉宽调制器TL494TL494的特点与功能TL494是美国德州仪器公司生产的电压驱动型脉宽调制器,可显示器、计算机等系统电路中作为开关电源电路,TL494的输出三极管可接成共发射极及射极跟随器两种方式,因而可以选择双端推挽输出或单端输出方式,在推挽输出方式时,它的两路驱动脉冲相差180度,而在单端方式时,其两路驱动脉冲为同频同相。TL494的内部功能框图如下图所示:1IN+,1IN-,2IN+,1IN-输入;FEEDBACK反馈;DTC空载时间控制;CT定时电容;RT定时电阻;GND地;C1,C2集电极1,2;E1,E2发射极1,2;V
智能脉冲电动自行车充电器原理图,标签:电子小制作,http://www.88dzw.com

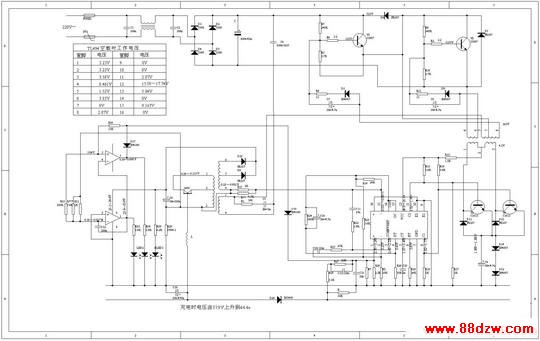

智能脉冲电动自行车充电器原理图(点击上图放大!)
电压驱动型脉宽调制器TL494
TL494的特点与功能
TL494是美国德州仪器公司生产的电压驱动型脉宽调制器,可显示器、计算机等系统电路中作为开关电源电路,TL494的输出三极管可接成共发射极及射极跟随器两种方式,因而可以选择双端推挽输出或单端输出方式,在推挽输出方式时,它的两路驱动脉冲相差180度,而在单端方式时,其两路驱动脉冲为同频同相。

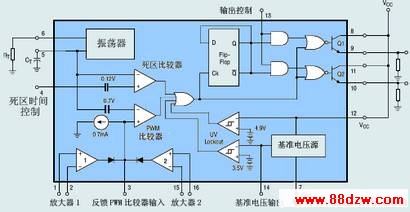

TL494的内部功能框图如下图所示:
1IN+,1IN-,2IN+,1IN-输入;FEEDBACK反馈;DTC空载时间控制;CT定时电容;RT定时电阻;GND地;C1,C2集电极1,2;E1,E2发射极1,2;Vcc电源;OUTPUT CTRL输出控制;REF基准。
