　　市面上销售的简易恒温电烙铁，其恒温控制部分由市电直接供电去驱动双向可控硅的电路，一旦出问题往往使元器件烧黑或炸裂，损坏器件的颜色、标记就无法辨认，给维修带来困难。
　　这里，我们以有代表性的广州黄花电子电器厂９０５Ｃ型恒温电烙铁为例，对恒温烙铁的工作原理加以介绍。
　　该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称±５％，采用了热电偶传感器。控制电路采用了交流市电直接降压、滤波、稳压供电方案。

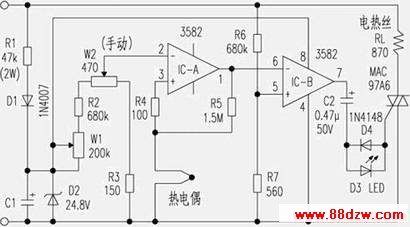

　　工作原理见下图

 　　市电ＡＣ２２０Ｖ经Ｒ１降压、Ｄ１半波整流、Ｄ２削波稳压、Ｃ１滤波后作为比较器件ＩＣ的电源电压及调温设定电压源。ＩＣ－Ａ③脚为热电偶检测电压输入端（与温度值对应）；②脚为调温设定电压。在②、③脚两端电压比较后，由①脚输出。其中Ｒ５的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。当热电偶检到温度偏低时；③脚电平相对②脚低，使输出①脚也低。进而使ＩＣ－Ｂ放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。由于ＩＣ－Ｂ⑤脚电压是由ＡＣ２２０Ｖ经Ｒ６、Ｒ７分压而得，因而，频率、相位完全与ＡＣ２２０Ｖ相同。与⑥脚直流比较后在⑦脚输出交流电压。该交流电压经Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。
