日光灯直流驱动器
[09-14 01:09:49] 来源:http://www.88dzw.com 电子制作 阅读:8248次
文章摘要:本电路提供一种可用直流电源驱动大多数小型日光灯的方法。 初始时,Q1发射极驱动MOSFETQ2的栅极变高,使Q2导通。这时变压器初级线圈T1表现为一只电感,电流在电感中逐步斜升。当T1、Q2中通过的电流上升到0.62/Rs安培时(设计值约lA),Q3就导通。把Q1基极及Q4栅极电位拉向地电位,导致可编程单结晶体管Q4触发,这时Q4表现为一只可控硅并迅速驱动Q2的栅极为零。这时,存储在T1初级线圈中的能量便转向次级线圈,使日光灯受激。这时Q4仍维持原状,直至T1将其能量全部释放给日光灯为止。此时T1中产生的反向电流流回Q2的体二极管,导致Q2的栅级略负,因Q2有分布电容存在,Q4的阳极因而也变负

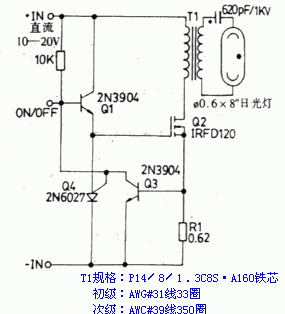

日光灯直流驱动器,标签:电子小制作,http://www.88dzw.com 本电路提供一种可用直流电源驱动大多数小型日光灯的方法。
初始时,Q1发射极驱动MOSFETQ2的栅极变高,使Q2导通。这时变压器初级线圈T1表现为一只电感,电流在电感中逐步斜升。当T1、Q2中通过的电流上升到0.62/Rs安培时(设计值约lA),Q3就导通。把Q1基极及Q4栅极电位拉向地电位,导致可编程单结晶体管Q4触发,这时Q4表现为一只可控硅并迅速驱动Q2的栅极为零。这时,存储在T1初级线圈中的能量便转向次级线圈,使日光灯受激。这时Q4仍维持原状,直至T1将其能量全部释放给日光灯为止。此时T1中产生的反向电流流回Q2的体二极管,导致Q2的栅级略负,因Q2有分布电容存在,Q4的阳极因而也变负,Q4截止,Q2再次导通,开始下一周的振荡。 用图中元件值,振荡频率约30kHz,直流电源为10—20V。在15V时消耗电流为170mA。T1的设计最大峰值电流为0.4A。R1用来控制日光灯亮度,R1阻值较小时则T1中能量增加,使日光灯发光更亮。要关断电路可将ON/OFF端接地即可。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
