　　太阳能是取之不尽，用之不竭的能源。将太阳能（或其它光能）直接转换为电能的器件，被称为太阳能电池。随着人们节能和环保意识的不断增强，太阳能电池正以能源丰富、无污染、寿命长、使用维护简便和性能可靠等优点，而越来越受到人们的喜爱。 　　动手制作一台用太阳能电池供电的小型中波调幅收音机，是多么有趣而有惬意的事：白天在阳光下，晚上在灯光下，你都可以用它来收听新闻广播、学习外语。通过制作，你还可以掌握和了解有关太阳能电池的知识，拓宽视野，为将来人类进一步开发和利用太阳能打下基础。
一、工作原理

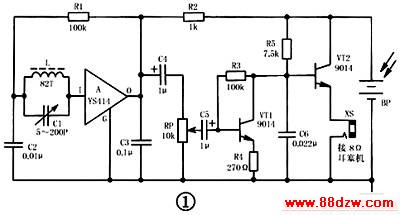

　　小型太阳能收音机的电路如图1所示。它采用一只微型收音机专用集成电路A做高频放大和检波，后面用两只三极管VT1、VT2作低频放大和射极输出，最后推动8Ω低阻耳塞机放音。

　　A（型号为YS414）是一种直接放大检波式收音机专用集成电路，它采用TO-92型塑封包装，其包装形式与普通9014型塑封小功率晶体三极管完全相 同，外形和引脚排列如图2（a）所示。各引脚功能：G脚为公共接地端，I脚为输入端，O脚为输出端。YS414型集成电路内部由9只三极管、16只电阻器 和4个电容器组成，功能包括一级高阻输入缓冲、三级高频放大和一级检波，其内部电路框图如图2（b）所示。YS414集成电路具有输入阻抗高、增益大、耗 电省、外围元件少、电路无需调试等特点，非常适合用于制作微型简易收音机。

　　当有太阳强光（或灯光）照射到太阳能电池板BP上时，BP表面即发生光伏效应，其两端输出一定功率的电能，供收音机电路工作。磁性天线L和可变电容器 C1组成调谐回路，这是一个并联谐振电路，调节C1可改变谐振频率，起到选择所要接收电台信号的作用。磁性天线L采用了中波专用磁棒，具有较高的灵敏度， 可不用外接天线，并且在接受电台时有一定的方向性。由于A具有极高的输入阻抗，所以调谐回路可直接接在A的输入端I和通过C2入地，而不必象大多数收音机 那样经次级线圈耦合输入。被送入A的电台信号，经A内部电路进行多级高频放大和检波后，从其O脚输出音频电信号。R1是A的输入级偏流电阻器，它通过A的 输出负载电阻器R2接BP正极，可同时使A具有自动增益（AGC）控制能力。如果收音机接收到的信号较强，A的工作电流就会增加，在R2上的电压降也随之 增加，使得A的工作电压下降，内部电路增益亦下降，导致A输出信号减小，这样就完成了自动增益控制作用。R2偏大时，AGC控制作用太强，会使电路增益明 显降低；R2偏小时，AGC控制作用太弱，会使电路产生自激啸叫声。C3为高频旁路电容器，它能滤除检波信号中所包含的不需要的高频成分；C3选取合适的 容量，不仅可获得良好的音质，而且还可获得较佳的自动增益控制特性。
　　由A的O脚输出的音频信号，通过耦合电容器C4送到电位器RP进 行音量调节，然后再通过耦合电容器C5送到VT1、VT2构成的低频放大电路进行功率放大，最后推动8Ω耳塞机放音。VT1构成前置放大器，它对音频信号 进行电压放大；VT2构成射极跟随器，将插孔XS内所接8Ω耳塞机的阻抗变换为VT2电流放大系数的β倍（即β×8Ω），以解决VT1所输出的高阻抗不能 够与8Ω耳塞机直接相匹配的问题；射极跟随器同时具有电流放大作用，可使耳塞机声音更为响亮。R3是VT1的直流偏置电阻器，由于VT2的基极直接与 VT1的集电极相连，所以调节R3阻值可同时调整VT1和VT2的工作点；R4为VT1的发射极电流负反馈电阻器，其作用是进一步稳定VT1和VT2的工 作点。
二、元器件选择
　　BP采用尺寸约为35mm×10mm、开路电压≥2V、短路电流≥8mA的成品太阳能电池 板。这种太阳能电池板采用单晶硅片工艺制作而成，光电转换效率稳定，已被广泛应用于计算器等弱电流电器中。太阳能电池板的功率输出能力与其面积大小密切相 关，面积越大，在相同光照条件下的输出功率也越大。太阳能电池板的优劣主要由开路电压和短路电流这两项指标来衡量。业余测试方法是：将太阳能电池板放在太 阳光直射的环境下，用万用表测出两端输出电压，即可认为是开路电压；再将万用表直接跨接在太阳能电池板两端测出输出电流，即认为是短路电流。
