　　该调光台灯不但亮度可调，而且调整后的亮度不会因电网电压波动而变化。
　　工作原理

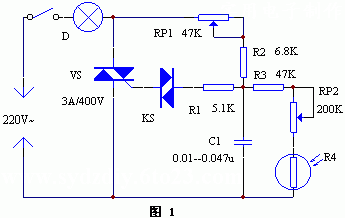

　　电路如图1（点此下载原理图）。由R2、RP1和C1组成的阻容移相电路决定可控硅的导通角。当C1两端电压经R2、RP1充电上升到双向触发管的导通电压时，双向可控硅VS被触发导通，当交流电过零时，双向可控硅自行判断，调节RP1可改变C1的充电时间，从而改变双向可控硅在交流电正、负半周时的导通角，以便得到需要的亮度。
　　图中R3、RP2及光敏电阻R4串联后和C1并联。在R3、RP2固定的情况下，分流的大小由光敏电阻R4的阻值来决定。当电网电压上升，灯光亮度增加，光敏电阻R4受到的照度增大，阻值减小，分流增大。C1两端电压上升变慢，可控硅导通角增大，输出电压增加，灯光的亮度也相应增加，这样就自动地将输出电压稳定在需要的数值，保证了灯光亮度的稳定。
　　元器件选择与制作
　　元器件清单见下表。


编　号 名　称 型　号 数　量 R1 电阻 5.1K 1 R2 电阻 6.8K 1 R3 电阻 47K 1 R4 光敏电阻 　 1 RP1 可调电阻 47K　（带开关） 1 RP2 微调电阻 200K 1 C1 涤纶电容 0.01－0.047u 1 KS 双向触发管 DB－3 1 VS 双向可控硅 3A/400V 1

　　双向可控硅VS可选3A/400V的。RP1为47K带开关的电位器。双向触发管可用日光灯启辉器氖泡代用。
光敏电阻R4可安装在台灯的装饰品上，要求能受到台灯的光照。调试时，先将RP2调到最小值，并用纸挡住光线，使光敏电阻不受灯光照射，接通电源，调节RP1使灯光处于最亮。然后将纸拿开，如灯光稍有变化，说明此时RP2不需调节。如在R4受照后亮度不变则应调节RP2使灯光稍有下降即可。如R4受照后，亮度变化很大，则应增加R3的阻值；RP2经一次调整后不需再调。
