　　 LM3886是美国国家半导体公司新出的一款带过压、过高温保护的高保真大功率音乐IC，其外围电路简单、制作方便。其性能如下：
　·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω
　·VCC=±35V OUTPUT=50W/8Ω
　·峰值功率：135W
　·信噪比≥92db
　·转换率：19V/us
　·互调失真：0.04%
　·11脚TO-220封装
　·静音功能
　·SPiKeTM保护功能
　　LM3886有两种型号：LM3886TF和LM3886T，前者散热片绝缘，后者不绝缘。
　　下图为美国国家半导体公司提供的应用电路图：

　　怎么样？简单吧。以下是元器件清单：
　　R1：1KΩ 1/4W 金膜
　　RM：33KΩ 1/4W 金膜
　　Ri：1KΩ 1/4W 金膜
　　Rf1：20KΩ 1/4W 金膜
　　R6： 10Ω/3W
　　L：0.7uH 用Φ1的漆包线在签字笔上饶4圈，取下来就行了
　　Ci：10uF /35V 钽电容
　　其余电容一律为100uF/50V 电解电容
　　电位器为10KΩ指性
        下面是我排版的PCB图，单面板，自己动手加工很容易的。因为只是纯后级，电位器就取消了；静音常开，开关也取消了；在输出端加入了3Ω/2W的电阻和0.1PF的喇叭补偿电路。下面左图为PCB走线图，右图为元件排列图，马上抓下来照作，然后告诉我效果如何？千万不要告诉我不响哦 : ）
　　　

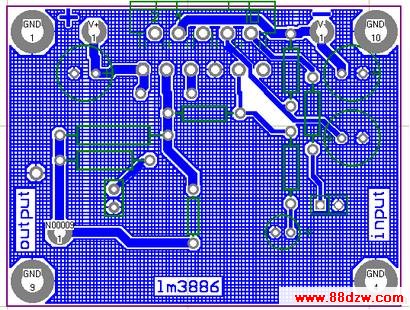

　　下图是我排好版送电路板厂加工的PCB图
