汽车音响系统防盗电路
[09-14 01:06:59] 来源:http://www.88dzw.com 电子制作 阅读:8942次
文章摘要:汽车音响系统防盗电路如图所示,其12V直流电源取自车内蓄电池。当合上开关S1后.光电耦合器IC1中的发光二极管被点亮,内部的光敏三极管因受光照而导通,IC1输出高电平给与非门的输入端,与非门1输出低电平。该低电平加在与非门2的输入端⑤脚,控制由与非门2、与非门3组成的低频振荡器停振,从而使整个电路处于警戒守候状态。当盗贼将音响连接线割断时,由于光电耦合器以内部发光二极管的负极接线此时也被割断,使IC1的②脚悬空,内部发光二极管立即停止工作,IC1④脚输出低电平,与非门1输出高电平,由与非门2、3组成的低频振荡器起振,其输出的振荡信号控制VT1和继电器K1间歇工作:K1的常开触点K1-1也时闭时

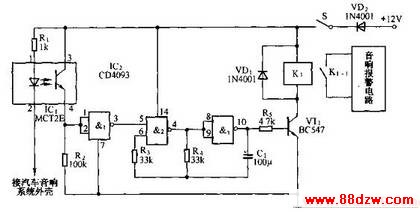

汽车音响系统防盗电路,标签:电子小制作,http://www.88dzw.com汽车音响系统防盗电路如图所示,其12V直流电源取自车内蓄电池。当合上开关S1后.光电耦合器IC1中的发光二极管被点亮,内部的光敏三极管因受光照而导通,IC1输出高电平给与非门的输入端,与非门1输出低电平。
该低电平加在与非门2的输入端⑤脚,控制由与非门2、与非门3组成的低频振荡器停振,从而使整个电路处于警戒守候状态。当盗贼将音响连接线割断时,由于光电耦合器以内部发光二极管的负极接线此时也被割断,使IC1的②脚悬空,内部发光二极管立即停止工作,IC1④脚输出低电平,与非门1输出高电平,由与非门2、3组成的低频振荡器起振,其输出的振荡信号控制VT1和继电器K1间歇工作:K1的常开触点K1-1也时闭时合,控制着音响报警装置发出报警声,响亮的报警声将会引起人们的注意。
