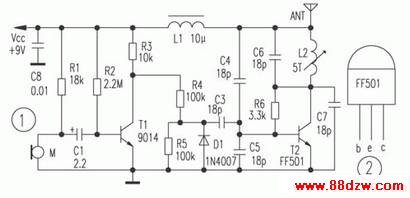

　　本文介绍的小功率调频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。电路简单易制，只要焊接无误即可工作，电路原理见图１所示。

　　图１电路中，由专用发射管Ｔ２和其外围件组成一频率在８８～１０８ＭＨｚ范围内的高频振荡器，驻极体话筒拾取的音频信号先经Ｔ１进行放大，放大后的低频信号再对高频载波进行调制。如断开驻极话筒Ｍ，在输入端接放音机输出就能很好地传送音乐信号。
　　需要说明的是射频发射专用管Ｔ２，其型号是ＦＦ５０１，采用标准的Ｔ０－９２封装（像９０００系列三极管一样），外形及引脚排列如图２所示，其ＩＣＭ为４５ｍＡ，ｆＴ大于１．３ＧＨｚ，ＶＣＥＯ为１３Ｖ。专用管的优点就是一致性好，射频输出功率较大，电路容易调整，ＦＦ５０１完全可工作在更高的频段，读者可尝试将发射管用于其它电路的高频发射实验。电路中的Ｌ２用∮１．０ｍｍ的漆包线在∮５．１ｍｍ的钻头上绕５匝脱胎拉长至０．８ｃｍ，Ｃ３～Ｃ８可用高频瓷介电容，天线最好用１．２米的拉杆，并垂直放立。天线一定要架好后再上电。电路的工作电流约２５±５ｍＡ。如发射频率不在８８～１０８ＭＨｚ范围内，可适当调整谐振线圈Ｌ２的长度。
　　电路装调好后，用ＦＭ段调频收音机作接收，有效传送半径可达５００ｍ。
