用SST89C53制作的51单片机仿真器

文章摘要： 这个仿真器的仿真CPU是使用SST公司的SST89C58或SST89C54（其它相容的芯片也可，这里主要讲述SST89C58），对于没有可以烧写SST89C58芯片的朋友应该选用CA版本的SST89C58芯片，这个CA型号的芯片出厂时已内置了BSL1.1E的固件程序。那什么是BSL呢？BSL就是英文BOOT－Strap Loader，意思就是可引导装载，形象来说就像电脑用DOS起动盘起动后可以装载应用程序并运行。只不过SST89C58是用串口来输入程序资料的。为了能把编译好的单片机程序HEX或BIN文件下载到SST89C58芯片上，SST公司还提供了一种叫EasyIAP的软件,IAP为

用SST89C53制作的51单片机仿真器,标签：电子小制作,http://www.88dzw.com

    这个仿真器的仿真CPU是使用SST公司的SST89C58或SST89C54（其它相容的芯片也可，这里主要讲述SST89C58），对于没有可以烧写SST89C58芯片的朋友应该选用CA版本的SST89C58芯片，这个CA型号的芯片出厂时已内置了BSL1.1E的固件程序。那什么是BSL呢？BSL就是英文BOOT－Strap Loader，意思就是可引导装载，形象来说就像电脑用DOS起动盘起动后可以装载应用程序并运行。只不过SST89C58是用串口来输入程序资料的。为了能把编译好的单片机程序HEX或BIN文件下载到SST89C58芯片上，SST公司还提供了一种叫EasyIAP的软件,IAP为In-ApplICation Programming，有了这个软件就可以把SST89C54变为在线下载的实验器。在这里不详述EasyIAP的使用，只讲述如何利用它去把SST89C58升级为带SOFtICE固件程序的51仿真器。

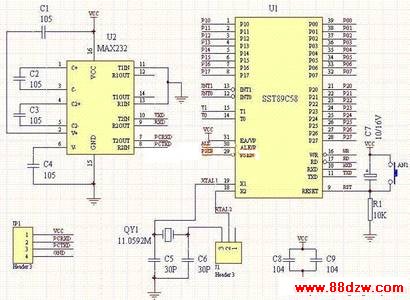

    下图是可以用于制作SST89C58/54仿真器、S51系列下载器的电路。
