一款简单的地震报警器电路制作
[09-14 01:05:59] 来源:http://www.88dzw.com 电子制作 阅读:8703次

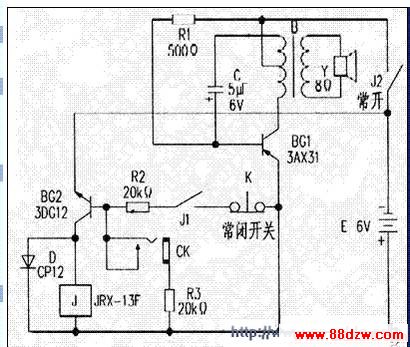

文章摘要: 地震报警器电路如图1所示。图1可分成两个部分:第一部分是由BG1、R1、C组成单管音频振荡器,喇叭Y放出音频报警信号;第二部分是由BG2、R2、K、J等组成的自锁电路。当有地震发生时,悬挂着的铜管与粗铜丝接触,接通CK,在此瞬间,BG2得偏流导通,线圈J通电吸合,其常开触点J1、J2闭合。 此时,报警部分接通电流,电路振荡,Y发出音频报警信号;同时,J由于J1的吸合,BG2就能始终得到偏流而导通,尽管CK时断时通,但J能一直保持吸合,使报警器一直报警。地震过后,按一下装在室外的开关K,BG2失去偏流,J因失电而释放,报警即告停止。考虑到发生毁灭性地震时,交流电源可能被破坏,故本报
一款简单的地震报警器电路制作,标签:电子小制作,http://www.88dzw.com地震报警器电路如图1所示。图1可分成两个部分:第一部分是由BG1、R1、C组成单管音频振荡器,喇叭Y放出音频报警信号;第二部分是由BG2、R2、K、J等组成的自锁电路。当有地震发生时,悬挂着的铜管与粗铜丝接触,接通CK,在此瞬间,BG2得偏流导通,线圈J通电吸合,其常开触点J1、J2闭合。
此时,报警部分接通电流,电路振荡,Y发出音频报警信号;同时,J由于J1的吸合,BG2就能始终得到偏流而导通,尽管CK时断时通,但J能一直保持吸合,使报警器一直报警。地震过后,按一下装在室外的开关K,BG2失去偏流,J因失电而释放,报警即告停止。考虑到发生毁灭性地震时,交流电源可能被破坏,故本报警装置采用4节一号电池供电,平时不工作时,电路中只有几微安穿透电流,耗电极微。

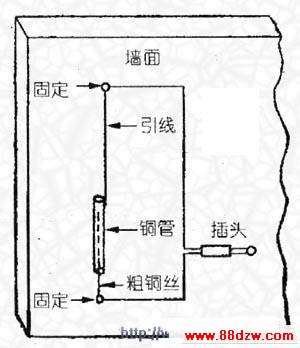

报警接触开关CK制作方法如下(见图2):找一根长20cm、内径4mm,导电良好的铜管,一端焊上一根导线(1m~2m),固定在墙上。再找一段15cm长的粗铜丝,也焊上一根引线,将粗铜丝插入铜管内1/2左右(插入铜管内部分需要去掉绝缘漆),另一端也固定在墙上,并使在铜管内静止不动时,粗铜丝恰好不与铜管相碰。此时,两者间的间隙越小,报警器的灵敏度越高(本报警器一般在四级左右地震均可准确报警)。最后将铜管引出线及粗铜丝引出线端焊一个由φ3.5mm插头,插入CK即可。
电路所需元件均无特殊要求,BG1的β>60、BG2的β>40,B采月收音机推挽输出变压器,D为2CP12,J选用内阻为300Ω的JRX-13F,Y为8Ω动圈式喇叭,尺寸大小影响不大,电阻1/4瓦、1/8W均可。
全电路可装在一个肥皂盒内,喇叭前应钻些散音孔,电池可用插头方式接入电路。若接线无误,本电路不需复杂调试即可使用。为了扩大用处,只要改变探头设计,本电路还可一用在轮船上进行浪涌和船舶摆动时的报警。
