　　这个自动空气清新器能在室内空气污浊或有害气体达到一定浓度时，自动产生负氧离子，保持空气清新。
　　工作原理

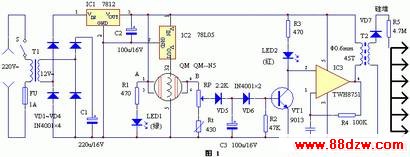

　　 电路见图1（点此下载原理图）。电路分为两部分，以QM－N5为中心元件的电路组成空气检测开关电路，它可以检测可燃气体。当室内的有害气体达到一定浓度时，由于B点电位升高使VT1饱和导通，起到了检测开关的作用。Rt为负温度系数热敏电阻，用来补偿QM－N5由于温度变化引起的偏差。以TWH8751为中心器件的电路组成负氧离子发生器，其振荡频率约为1KHz，在T2次级可得到5kV左右的高压。放电端采用开放式，大大提高了负氧离子的浓度，减小了臭氧的浓度，使到达外面的负氧离子增加，TWH8751的②脚即同相输入端为高电位时，振荡器停振，在正常室内环境下，A、B之间电阻很大，B点电位很低，VT1截止，TWH8751的②脚为高电位，振荡器不工作，没有负离子产生；当室内的有害气体浓度超过了RP设定的临界值，VT1饱和导通，TWH8751的②脚呈低电位，振荡器起振，产生负氧离子。在一定程度上负离子可以消除室内的烟雾，达到清新空气利于身体健康的目的。
　　元器件选择与制作
　　元器件清单见下表。


编　号 名　称 型　号 数　量 R1、R3 电阻 470Ω　1/8W 2 R2 电阻 47K　　1/8W 1 R4 电阻 100K　1/8W 1 R5 电阻 4.7M　1W 1 RP 可调电阻 2.2K 1 Rt 热敏电阻 430Ω　负温度系数 1 C1 电解电容 220V/16V 1 C2、C3 电解电容 100u/16V 2 C4 涤纶电容 0.01u 1 VD1－VD6 整流二极管 IN4001 6 VD7 硅堆 18kV 1 LED1、LED2 发光二极管 绿、红 2 IC1 三端稳压IC LM7812 1 IC2 三端稳压IC 78L05 1 IC3 功率开关IC TWH8751 1 QM 气敏元件 QM－N5 1 S 开关 钮子开关 1 FU 保险管 1A 1 T1 电源变压器 12V　15W 1 T2 高频变压器 自制 1

　　T2用14吋行输出变压器改制，其高压包不动，将低压绕组线圈全部拆除，用Φ＝0.6mm漆包线重绕45匝。其它元器件无特殊要求。放电端子用大头针做成，在长170mm、宽40mm的敷铜板上钻三排眼，每排16个，均为Φ＝1mm。将大头针一一插入孔中并焊牢，要使焊点圆滑，不能有毛刺。挑选大头针时要注意长短一致，且尖头越尖越好。整机装入一个180×110×80（mm3）的ABS工程塑料盒中。使用时，可调节RP旋钮以使整机有合适的灵敏度。将本装置放常抽烟的地方如茶几、写字台上，对于冬天室内生火的家庭，晚上可将它放在床头，保持睡眠时的空气清新。
