 随着生活水准的不断提升，越来越多的家庭开始在客厅配备5.1声道或7.1声道的家庭影院系统。

    不过，对于那些追求客厅整洁感的客户来说，传统的有线布线方式给他们带来了一个很大的困扰，即如何在用音频线把6或8个音箱与功放连接起来的同时，既不影响家人日常生活，又不破坏客厅的美观整洁局面。尤其对那些想把一对前置或后置音箱挂在墙的两角或必须把一对前置或后置音箱安装在隔壁的客户来说，传统的有线布线方式给他们带来了更大的挑战。

    为了帮助这类客户克服这一困扰，不少供应商开始提供无线音箱解决方案，香港一家分销商棋港电子公司最近也加入了这一行列。棋港电子市场总监Jason Chan表示，与目前市场上已有的无线音频传输解决方案相比，我们最近开发成功的完整无线音箱解决方案具备以下性能优势：信噪比大于88dB、时延小于10ms、-3dB频率点大于20KHz、无损失RF链接、无线音频传输链中间有人体阻隔时不影响信号的连续传输、采用先进跳频技术支持隔墙传输、对其它RF噪声源(如蓝牙、手机、数字无绳电话、微波炉、Wi-Fi)有很强的抑制能力，离微波炉的最近距离可达到0.3米。

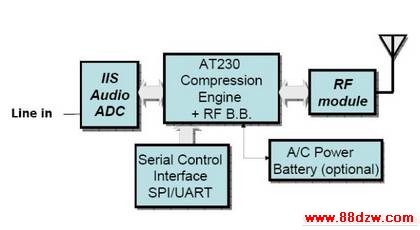

                                               发射板框图

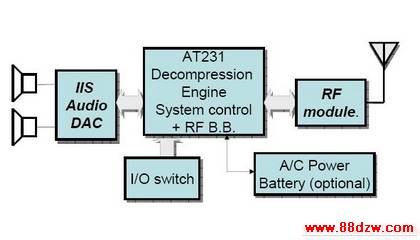

                                             接收板框图

    这是一个高度集成的解决方案，由发射板AT230RFAD、接收板AT231RFDA和电源板(可选)组成，发射板和接收板的尺寸均只有22.86mm×45.72mm。电源板还要更小一些，它主要负责从交流电中变出一个稳定的5V电源，其成本可做到只有几块人民币。发射板和接收板主要由两块芯片组成，一块是ATR2406 2.4GHz RF收发器，另一块集成了基带、音频压缩/解压缩引擎和IIS编码器/解码器。

www.88dzw.com

    发射板AT230RFAD +接收板AT231RFDA



    ATR2406是Atmel公司开发的一款单片RF收发器，主要针对在2.4GHz ISM频段工作的应用。该芯片是一个完整的收发器，包括：图像抑制混频器、低中频滤波器、RSSI、发射预放大器、针对外部功放的功率调整发生器、合成器、一个完全集成的VCO和发射滤波器、以及一个时钟恢复电路。大批量生产时无需任何机械调整。

    该方案采用ADPCM改良压缩算法对传输的音频信号进行压缩，对低频率的小信号可做到无损压缩，采样频率为48KHz，数据传输率为1.15Mbps，可提供极其流畅的CD音质立体声音频信号无线传输。在没有功放情况下，功率为2.5dBm时的工作距离为20-25米，有功放的话，可扩展到100米左右。发射板提供音频线输入接口、数字音频输入IIS接口和USB音频接口，接收板可提供音频线输出、数字音频输出IIS接口和耳机输出接口。
