3WL智能断路器在地铁低压配电中的应用

文章摘要：3智能低压配电系统结构在地铁智能低压配电系统中,大量使用了3WL智能断路器。智能低压配电系统由智能断路器、小型PLC呈智能I/O、现场总线等组成,并通过智能通信接口模块与SCADA连接。智能低压配电系统示意图如图1所示。整个低压部分有众多开关柜,除完成正常的输配电功能,还要具备通讯功能与上位机组网,形成低压配电监控装置远程组态、诊断、测试、维护等功能,进行低压电网运行状态实时监测,及时发现和定位电网故障。 智能低压配电要求通过现场总线实现低压配电智能化,采集分变电所中各配电段的电参量信息、断路器状态信息,实现对各分变电所的遥控、遥测、遥调、遥讯,以便管理人员及时发现问题,处理突发事件

3WL智能断路器在地铁低压配电中的应用,标签：电子小制作,http://www.88dzw.com

3智能低压配电系统结构

　　在地铁智能低压配电系统中,大量使用了3WL智能断路器。智能低压配电系统由智能断路器、小型PLC呈智能I/O、现场总线等组成,并通过智能通信接口模块与SCADA连接。智能低压配电系统示意图如图1所示。整个低压部分有众多开关柜,除完成正常的输配电功能,还要具备通讯功能与上位机组网,形成低压配电监控装置远程组态、诊断、测试、维护等功能,进行低压电网运行状态实时监测,及时发现和定位电网故障。

      智能低压配电要求通过现场总线实现低压配电智能化,采集分变电所中各配电段的电参量信息、断路器状态信息,实现对各分变电所的遥控、遥测、遥调、遥讯,以便管理人员及时发现问题,处理突发事件。通过使用3WL智能断路器,使得地铁智能低压配电系统在低压电网初始化参数、组态、诊断、测试、维护及能量管理方面打开了全新局面。

3.1MODBUS通讯协议

      3WL智能断路器可以完成与Modbus、Profibus的组网,地铁智能低压配电系统应用的是Modbus[7]。Modbus是MODICON公司为其生产的PLC设计的一种通信协议,从功能上可认为是一种现场总线。此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程,如回应来自其它设备的请求,以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。

www.88dzw.com

      当在一Modbus网络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成反馈信息并用Modbus协议发出。在其它网络上,包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。

      控制器通信使用主-从技术,主设备可单独和从设备通信,也能以广播方式和所有从设备通信。如果单独通信,从设备返回一消息作为回应,如果是以广播方式查询的,则不作任何回应。Modbus通信有2种模式:ASCII和RTU模式。一个Modbus通信系统中只能选择一种模式,不允许2种模式混合使用。本文采用RTU模式,整个消息帧作为一连续的流传输,传输速率较ASCII模式高。

3.2地铁工程通讯网络

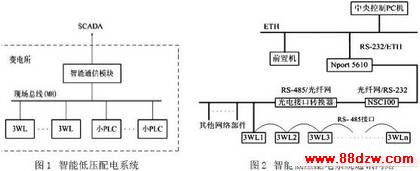

      图2为地铁智能低压配电系统通讯网络结构示意图。在此网络中,处于低压配电室的进线柜、联络柜中的3WL断路器将采集到如电压、电流、功率因数、断路器状态等各种参数,通过和它相连接的RS485送至本变电室光电接口,在光电转换器处将电气信号转换为可以在光纤网络上进行远传的光信号。从远端传输来的光信号经过NSC100转换为RS232电气标准信号,再由NPort5610转换为适用于以太网的协议语言。

      在中央控制室,值班人员就可在PC机上看到所有配电室的设备运行状况,随时处理发生的紧急状况,从而避免出现问题后由于信息闭塞而带来设备损毁的可能。技术工程师可在此时对各开关进行参数设置、组态、诊断、测试、维护等。

3.3 3WL智能断路器的远程控制设计

      地铁智能低压配电系统中3WL智能断路器通讯协议模块采用COM15,与CubicleBUS相连的BSS和测量功能单元分别采集断路器的开关量和电气参数,并提供给CubicleBUS内部总线,并通过COM15转换为外部网络可识别的Modbus协议。其电气连接协议为RS485串行接口。3WL断路器通过BSS、测量功能单元、通讯协议模块的几个关键组成部件来传输配电系统所有电气参数。
