基于AP3768的高效率超低待机功耗的手机充电器

文章摘要：近年来，节能环保理念的深入人心，对半导体IC 设计和应用也提出了更高的要求。2008 年11 月，五大手机制造商诺基亚、三星、索尼爱立信、摩托罗拉和LG 电子联合发布了手机充电器的五星级标准。新的分级制度将以零到五颗星的标志图案来区分待机能耗。例如，待机功耗小于或等于30mW 的手机充电器属于最高星级，在其标签上印有五颗星。相反，如果待机功耗≤500 mW，则充电器标签上将无任何星级标记。为适应手机充电器的技术革新和发展，新进半导体制造有限公司（简称BCD 半导体）于近期推出一种新的电源控制芯片AP3768,并基于AP3768 开发出全面满足能源之星外部电源2.0 标准和五星级标准的充电器方案

基于AP3768的高效率超低待机功耗的手机充电器,标签：电子小制作,http://www.88dzw.com

近年来，节能环保理念的深入人心，对半导体IC 设计和应用也提出了更高的要求。2008 年11 月，五大手机制造商诺基亚、三星、索尼爱立信、摩托罗拉和LG 电子联合发布了手机充电器的五星级标准。新的分级制度将以零到五颗星的标志图案来区分待机能耗。例如，待机功耗小于或等于30mW 的手机充电器属于最高星级，在其标签上印有五颗星。相反，如果待机功耗≤500 mW，则充电器标签上将无任何星级标记。为适应手机充电器的技术革新和发展，新进半导体制造有限公司（简称BCD 半导体）于近期推出一种新的电源控制芯片AP3768,并基于AP3768 开发出全面满足能源之星外部电源2.0 标准和五星级标准的充电器方案。

　　电源控制芯片AP3768 采用了BCD 半导体成熟的原边电源控制技术(PSR)，无需光耦和副边控制电路，实现高精度的输出恒压(CV)恒流(CC)控制。AP3768 内置可调的输出电缆线压降补偿、温度补偿和元器件容差补偿技术，保证了量产情况下±5％的输出电压调整率。空载时，通过降低工作频率减少待机功耗，实现了230V 线电压条件下30mW 以下的待机功耗；采用随机频率调制技术降低系统EMI，系统无需Y 电容。图1 为AP3768 的管脚图。

图1 AP3768 的管脚图

　　图2a,b 分别为基于AP3768 的5V/700mA 应用原理图和样机演示图。图2a中的R3、R4 和C4 组成启动电路，为AP3768 启动提供启动电流，R5、R6、R7 与电流取样电阻R2 组成一个电阻分压补偿网络，实现线电压补偿，保证了输出恒定电流（CC）精度。变压器的辅助绕组通过R16 和R15 分压为AP3768 提供反馈信号，实现输出电压控制。同时，还通过D3 的整流为AP3768 提供正常工作时的工作电压。R9 为输出电缆补偿(cable compensation)电阻，改变R9 的阻值可以调整输出电压补偿值，满足不同线径、长度电缆线末端的电压调整率。

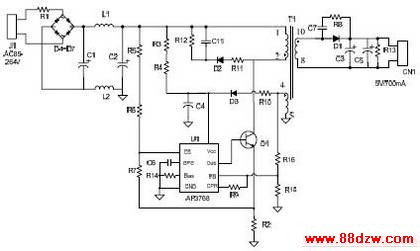

图2a AP3768 应用原理图

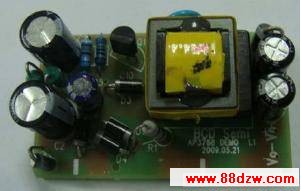

图2b AP3768 的系统演示板

www.88dzw.com

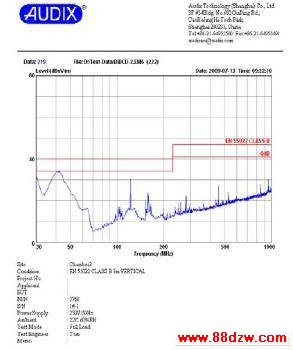

　5. EMI 测试结果

　　AP3768 中采用了随机频率调制技术，并且系统的变压器采用了特有的线圈屏蔽绕法，省去了通常采用的铜皮屏蔽，获得了良好的效果,也降低了变压器成本。

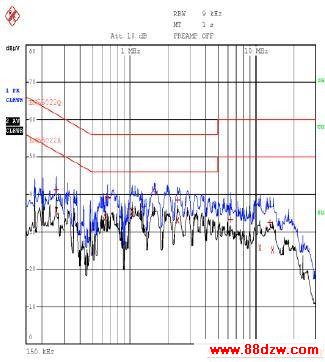

图6a 传导EMI 测试结果(Line)

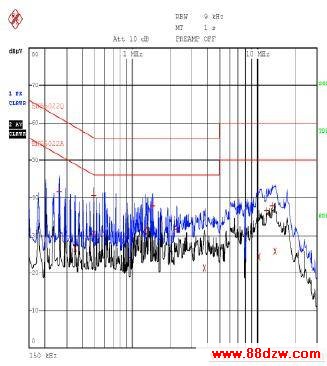

图6b 传导EMI 测试结果(neutral)

[1] [2]  下一页
