PCM2702与BH141 7的USB音频发射系统

文章摘要： (4)三极管放大电路 BH1417的11脚信号输出后，采用9018来一级放大。2．3单片机控制和频率显示模块单片机控制和频率显示电路如图4所示，主要由AT89C51、键盘输入和液晶显示模块组成。单片机P2口的4个引脚分别连接BH1417的15、16、17、18引脚，通过键盘控制其高低电平，进而控制BH1417的频率输出，同时将频率显示到1602液晶上。2．4 电源模块 电源模块电路如图5所示。12 V直流输入经过LM78L05ACH稳压管，5 V输出。电源部分主要为USB声卡模拟输出、音频放大、无线发射以及单片机控制和频率显示部分提供电源。为了减少无线发射模块对单片机控制和

PCM2702与BH141 7的USB音频发射系统,标签：电子小制作,http://www.88dzw.com
    (4)三极管放大电路

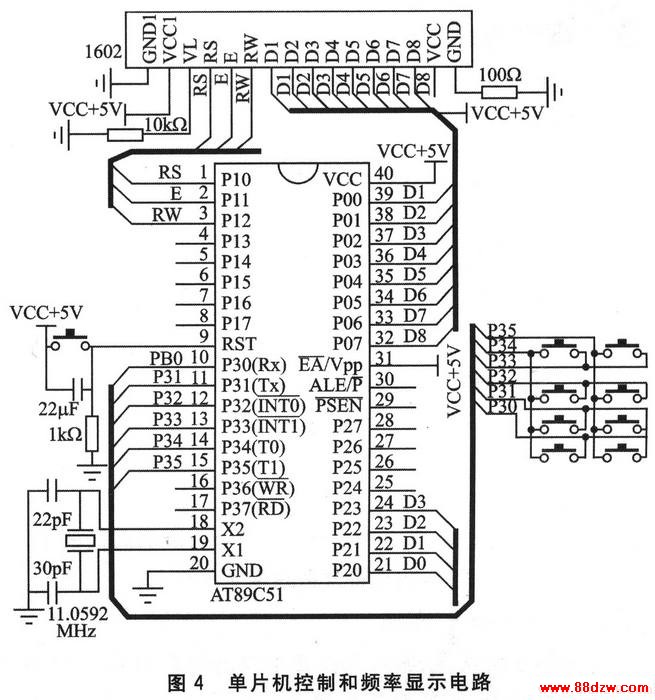

    BH1417的11脚信号输出后，采用9018来一级放大。2．3单片机控制和频率显示模块单片机控制和频率显示电路如图4所示，主要由AT89C51、键盘输入和液晶显示模块组成。单片机P2口的4个引脚分别连接BH1417的15、16、17、18引脚，通过键盘控制其高低电平，进而控制BH1417的频率输出，同时将频率显示到1602液晶上。

2．4 电源模块

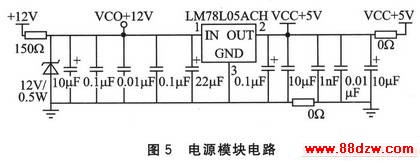

    电源模块电路如图5所示。12 V直流输入经过LM78L05ACH稳压管，5 V输出。电源部分主要为USB声卡模拟输出、音频放大、无线发射以及单片机控制和频率显示部分提供电源。为了减少无线发射模块对单片机控制和频率显示模块的干扰，可在电源和接地之间加入磁珠或0 Ω电阻。

www.88dzw.com

3 软件程序设计

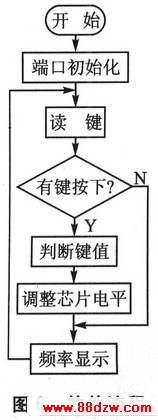

    系统软件流程如图6所示。系统上电后，单片机系统初始化，P2的4个端口都为低，设定为87．7 MHz发射，同时在1602上显示频率。而后进入键盘循环扫描状态，当检测到键盘按下时判断键值，根据键值调整P2四个端口的电平高低，进而控制BH1417的发射频率，然后显示频率。本系统的工作频率分为14个频段，详见表1。判断键值来增加／减少频率。当频率达到88．9 MHz或106．7 MHz时，跳过PLL停止档位。

4 系统制作、调试及抗干扰措施
    在系统的焊接中要注意贴片的焊接，防止人体和烙铁的静电把芯片损坏。由于本系统是信号的传输，所以在通用板上布局时要尽量减少信号线的长度，滤波电容尽量离输出元器件近，以免产生多余的杂波。
    系统调试过程中，由于本系统中有数字电路、模拟低频和模拟高频电路，注意相关电源的正确连接，以免引起电路的异常和干扰，且电源间要加去耦电路。先调试USB声卡模块。根据PCM2702的资料，USB上电的时间要短，才能确保电脑正确地找到设备，并安装好。然后，进行无线发射模块的调试。由于实验室没有测频仪器，只好直接用精确度高的收音机直接接收测试。测试时，先将4个控制引脚用跳线接地，确保能够发射出无线信号后，再进行频率的校正和单片机控制显示等。
    该系统对于抗干扰性有一定的要求，所以在电源模块中分别给出了数字、模拟低频、模拟高频的电源端口，加入磁珠和O Ω电阻以减少相互之间的干扰。电路设计时，各个模块独立成块，四周接地以减少电磁干扰等；且各个模块中添加了必要的保护电路，确保电路的稳定性、可靠性。

结 语
    基于PCM2702与BH1417的USB音频发射系统采用模块化的设计方法，使得整个系统具有一定的扩展性且可以分开独立使用。尽管也有USB声卡和2．4 GHz构成的无限USB声卡方案，但是由于其频率不可变且需要配套的接收设备，无法做到与多人分享且保密性不强。使用调频发射，可以利用现成的收音机接收，频率可调可以加强安全性。

www.88dzw.com
2 硬件电路设计

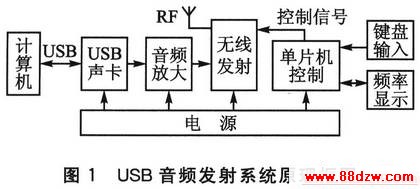

    USB音频发射系统原理框图如图1所示。该系统主要由USB声卡模块、无线发射模块、单片机控制模块、键盘输入模块、频率显示模块和电源模块等构成。

上一页  [1] [2] [3]  下一页
