用8D锁存器制作的抢答器电路

文章摘要： 右图为利用74LS373设计的抢答器原理图。它由一片8D锁存器74LS373，8只组别按键开关S1～S8，8组别抢答有效的状态显示发光二极管L1～L8，一个复位按键FW等组成。74LS373的逻辑状态见表1。 该8路竞赛抢答器，每组受控于一个抢答按键开关，高电平表示抢答端均为低电平，对应的发光二极管均不点亮，表示抢答者正在准备抢答状态；按下复位键FW时，8D锁存器的控制端G为高电平，若组别按键开关S1～S8中存在一个或几个处于按下状态，即与之有效。 设置主持人控制键FW用于控制整个系统清0和抢答有效开始控制的启动。每按下一次复位键FW时，使8D锁存器的控制端G为高电平，

用8D锁存器制作的抢答器电路,标签：电子小制作,http://www.88dzw.com

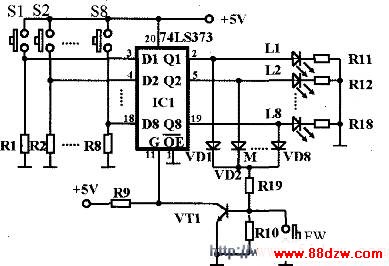

    右图为利用74LS373设计的抢答器原理图。它由一片8D锁存器74LS373，8只组别按键开关S1～S8，8组别抢答有效的状态显示发光二极管L1～L8，一个复位按键FW等组成。74LS373的逻辑状态见表1。





    该8路竞赛抢答器，每组受控于一个抢答按键开关，高电平表示抢答端均为低电平，对应的发光二极管均不点亮，表示抢答者正在准备抢答状态；按下复位键FW时，8D锁存器的控制端G为高电平，若组别按键开关S1～S8中存在一个或几个处于按下状态，即与之有效。

    设置主持人控制键FW用于控制整个系统清0和抢答有效开始控制的启动。每按下一次复位键FW时，使8D锁存器的控制端G为高电平，若组别按键开关S1～S8中任何一个都没按下，即对应8D锁存器的输入端D均为低电平，则此时8个输出对应的8D锁存器的输入端D为高电平，此时与之对应的8D锁存器的输出端立即为高电平，对应的发光二极管被点亮，表示抢答者违规了；只有每按下一次复位键Fw，并在复位键Fw抬起后，抢答才是有效的。

    系统具有第一抢答信号鉴别和锁存功能。在主持人将系统复位并使抢答有效开始后，第一抢答者按下抢答按钮，对应的输入引脚接高电位1，8D锁存器的对应输出端立即为高电平1。二极管VD1～VD8组成了或门电路，使三极管VT1基极得到高电位而饱和导通使锁存器的G为低电平，将8D锁存器的输入信号锁存在了输出端，输入端的信号变化将不在影响输出端。对应点亮的发光二极管指示出第一抢答者的组别。

    在显示有效的组别的同时，也可同时采用蜂鸣器警示。
