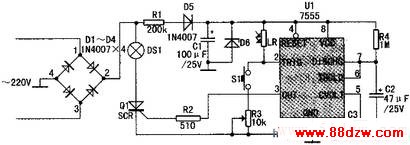

    此电路由二极管D1-D4组成桥式整流电路，再经R1限流。C1滤波，D6稳压获得10V 直流电压。为7555定时器提供电源。7555定时器和R4、C2构成单稳态触发器。暂稳态持续时间T=1．1R4C2=50(秒)。





    Q1是晶闸管，控制灯的亮、灭。其工作原理是：白天当光线照射到光敏电阻LR时，其阻值变得很小，按下按钮S1,7555的2端不能产生幅度低于VCC／3的触发负脉冲，故不能使7555的3端输出高电平来触发Q1使它导通，电灯DSl不亮。晚上LR阻值变大，当按下按钮S1时，。7555的2端产生了低于VCC／3的低电平脉冲，从而使7555定时器的3端输出约50秒(此时间可调)的高电平，它触发Q1的控制端，使Q1导通，电灯亮。50秒过后，7555定时器的3端恢复到低电平“0”，晶闸管截止，灯灭。实现了只有夜间按动按钮S1才能使灯亮，而白天按也不亮的智能情况。即满足了人们照明的需要，又减少了电能的浪费，从而更加有效的节约了电能。
