信息电话机关键模块的研究与应用,标签:电子小制作,http://www.88dzw.comwww.88dzw.com需要外接上拉电阻。

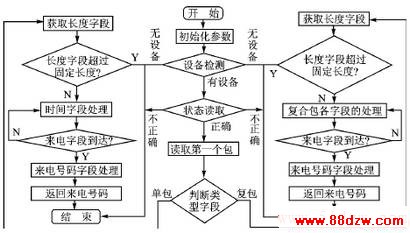

利用单片机实现的方案较数字逻辑电路的方案有许多优点。主要有出错几率小,有存储控制功能,方便,更换灵活等。
利用存储转发方案提高了数据传输的安全性。由于USB203无USB的中断功能,所以接收数据只能用程序循环的方式来实现,但不恰当地使用循环会增加系统的负担。
3 电话信号处理模块设计
摘挂机信号可以由电话机叉簧线路取得。
经过检测,叉簧上共有两路信号: 一路为22~27 V的正弦波信号,位于叉簧第5、6引脚;另一路为15~20 V的负正弦波信号,位于叉簧第3、4引脚。第1、2引脚为信号输出。当叉簧上的弹片没有被压下时,第1、2引脚与第5、6引脚连通,信号为正交流信号,此时表示摘机;当挂机时,叉簧上的弹片被压下,此时,第1、2引脚与第3、4引脚连通,第1、2引脚上的信号为负交流信号。将此信号转换为逻辑0、1电平,即摘机时信号为逻辑1,挂机时信号为逻辑0,电路原理如图5所示。
图5 叉簧信号处理原理
通过分压电路与二极管进行滤波,负半周信号将被二极管滤除。由于10 MΩ的电阻分压,使得输出电平在1 V左右。经过测试,USB状态输入引脚需要1.6 V以上才认为输入信号为逻辑1,而低于1.6 V的将被认为是逻辑0。
摘机输入信号为正弦波,通过整流滤波电路后,能输出2.6 V左右的电平信号给USB设备,信号为稳定的逻辑1。
挂机信号为负值的正弦波,通过整流滤波电路后,能输出260 mV的电平信号给USB设备,信号为稳定的逻辑0。
4 USB传输模块设计
USB传输模块使用USB203作为传输接口,如图6所示。使用此模块的好处是,它为并串转换的传输模块,而且有4位控制信号输入和4位控制信号输出,并提供了DLL库文件,为二次开发提供了方便;但是此设备并没有使用中断控制方式,因此读取数据将是本系统的瓶颈。然而在本系统内并未用到大量的数据采集,数据长度仅仅为26位,即使为其他长度的复合来电显示数据包,长度也不会大于1 000位,所以是否为高速传输在此并不重要。本系统使用USB的原因在于,USB的简单易用和支持热插拔,这对于使用RS232通信口的设备较有优势;另外USB使用5 V电源,可以为外接设备提供电源,节省了外接设备的电源部分,从而减小了外接设备的体积。
图6 USB传输模块电路原理
