　　图2是DOC信号的测试结果（数字示波器中采集结果）。由于分时分段采集，仅作数据参考，时间帧和校验帧不为一次采集的结果。图3是经过图形化处理后的时序。

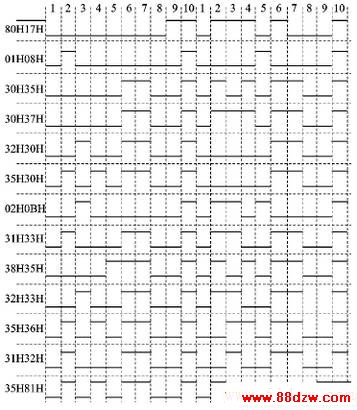

                        图3  来电显示时序(计算机图形化处理后)

　　由采样时序图可知，来电显示波形按异步串行数据格式排列，以0作为起始位，1作为终止位；但与多种资料不同的是，无字段校验位，按排列应是每个数据包的第9位，类型字段和长度字段以及最后的校验字段除外。可以看到，采集的数据均无校验位。来电显示数据包的速率为1 200 bps，由数字示波器测量也可得到，每位数据占用时间为830 μs（由于数字示波器的时间精度不能准确地调整到1 μs，所以只能精确到830  μs），基本与1 200 bps的速率相同（1 s÷1 200位≈833.333 μs），所以来电数据是稳定的。需要指出的是，在来电数据包结束后，即在本采样包81H结束后，实际上还有数据信号，每位信号占用的时间为410  μs，数据速率为2 400 bps。此信号是空闲信号，所以在采集时需要通过滤波器进行滤除。

2  信号采集模块方案设计

　　作为对输出数据的研究，经由MC14LC5447解调后的信号为异步串行信号，而且数据速率为1 200 bps，可使用单片机的串口模式1来进行数据接收，算法请见参考文献[1]。单片机除了进行数据采集，将串行数据包解包外，还将数据复原。

　　主中断程序大部分都在循环等待串口程序的中断响应，首先需要接收的是来电显示包的长度字段，接收到长度字段的好处就在于可以动态地接收来电数据包，而不必每次都等待接收固定的长度。虽然来电显示包长度不可能大于某个固定长度，但根据来电数据包的长度字段，动态接收数据，使采集的数据更容易处理，而且位于数据包尾的干扰信号也可以再次滤除，从而减轻其他程序的负荷。

　　当然，在此也可以通过单片机将数据分离出来并进行处理，但为了包的可分析性，单片机除了数据采集外，不做其他的工作。

　　某一次获取的数据如下：




                                    图4  数据采集模块原理

　　图4给出了数据采集模块的原理，MC14LC5447的DOC信号输出连接到AT89C2051的第2引脚处（串行输入端口）；MC14LC5447的RDO信号输出连接到AT89C2051的第6引脚处（AT89C2051的外部中断0）；AT89C2051的第9引脚连接到MC14LC5447的第7引脚（PWRUP），来控制MC14LC5447的开与关。AT89C2051第7引脚连接到USB设备状态输出口，第1 引脚也连接到USB设备的状态输出口，第11引脚连接到USB设备的状态输入口，数据线连接到USB设备的并行数据输入口。其中第12、第13引脚
