设计电池供电耳机电路应注意如下问题：

　　·低电源电压有足够的输出功率;

　　·丰富的音质——低失真、高信噪比、平缓频率响应。

　　用低失真和高信噪比的桥放大器电路可以得到较高的输出电压摆幅。选择合适的放大器芯片和控制低频响应可以消除输出电路中的DC阻塞电容器。可惜，耳机左和右换能器共用同一公共线，而此公共线对采用桥放大器连接是一个障碍。

　　图1所示电路允许用来自桥电路的公共线驱动DC耦合立体声耳机。此电路是基于TI的TPA152放大器。

　　对于图1电路可以给出如下方程：



　　其中R和L分别为右和左信道的输入电压。耳机工作电压相当V02和V01之间、V4和V3之间的电压差：



　　电路的元件选择和数据请参考TPA152数据手册，RO=0.1RL。

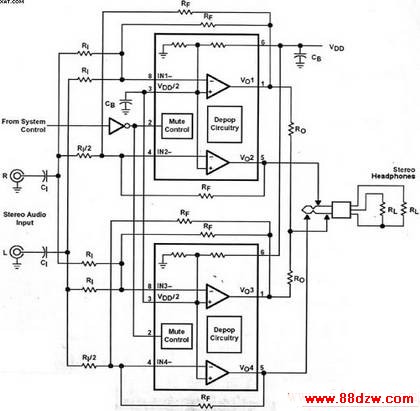

　　图1 两片耳机芯片和少量无源元件驱动具有来自桥电路公共线的DC耦合立体声耳机
