应急灯电路制作

文章摘要： 如图所示市电220V交流电压经变压器T1降压、VD1、C1整流滤波得到平滑的脉动直流电，通过限流电阻R1给蓄电池充电，R1上产生的压降使VD2发光，当蓄电池充满时，VD2熄灭。电源对蓄电池作浮充充电不会产生过充电现象。VT1、T2、C3、C4、C5、R3组成高频自激振荡逆变电路，L3输出的高频脉冲电压点亮日光灯。C4、C5用来吸收振荡过程中的高频谐波以改变输出波形，防止击穿VT1。开关S2扳至“2”时VT1偏置电流增大一倍，同时L3感应的电压增加一倍，点亮H1、H2灯管。

应急灯电路制作,标签：电子小制作,http://www.88dzw.com

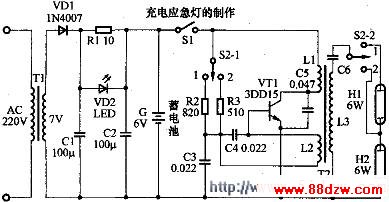

   如图所示市电220V交流电压经变压器T1降压、VD1、C1整流滤波得到平滑的脉动直流电，通过限流电阻R1给蓄电池充电，R1上产生的压降使VD2发光，当蓄电池充满时，VD2熄灭。电源对蓄电池作浮充充电不会产生过充电现象。VT1、T2、C3、C4、C5、R3组成高频自激振荡逆变电路，L3输出的高频脉冲电压点亮日光灯。C4、C5用来吸收振荡过程中的高频谐波以改变输出波形，防止击穿VT1。开关S2扳至“2”时VT1偏置电流增大一倍，同时L3感应的电压增加一倍，点亮H1、H2灯管。
