用ICL7107制作的数字表电路

文章摘要： 图为由ICL-7107组成的3（1\2）数字电压表原理图，其中IC2为基准电压发生器LM385—1．2V，IC3为负电压发生器ICL7660，量程设计为200mV档，三位小数点P1、P2、P3通过三芯插头CJ3由电阻R5接地，改变拨动开关S1、2、3可灵活选择，采用单电源+5V供电，便于组成简易化。这里26脚“V-”由IC3将+5V转换成-5V解决双电源供电，从而省去了一组负电源。w1为多圈电位器组成基准电压调节电路，VFEF=1 00．00mV精度小数点后二位即可。

用ICL7107制作的数字表电路,标签：电子小制作,http://www.88dzw.com

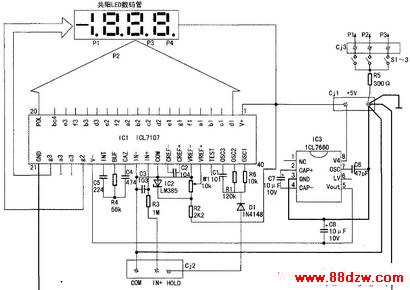

  图为由ICL-7107组成的3（1\2）数字电压表原理图，其中IC2为基准电压发生器LM385—1．2V，IC3为负电压发生器ICL7660，量程设计为200mV档，三位小数点P1、P2、P3通过三芯插头CJ3由电阻R5接地，改变拨动开关S1、2、3可灵活选择，采用单电源+5V供电，便于组成简易化。这里26脚“V-”由IC3将+5V转换成-5V解决双电源供电，从而省去了一组负电源。w1为多圈电位器组成基准电压调节电路，VFEF=1 00．00mV精度小数点后二位即可。
