照明灯智能控制器

文章摘要： 电路由电源电路、单片机电路、环境照度检测电路和控制输出电路等部分组成。 C1、VDl、VD2、C2、VD3等组成电容降压式稳压电源电路，输出5V的电压作为智能控制器电路的工作电源。AT89C2051、X1、R3、C3等组成单片机电路，R3、C3组成单片机的复位电路，接通电源的瞬间,由于R3对C3的充电过程，单片机AT89C2051的复位端1脚获得一个高电平复位脉冲，使得单片机进入初始状态。 R6、R4、R5、RP1和AT89C2051内部的比较器等组成照度检测电路，为了增加对模拟量的处理功能，AT89C2051在内部构造了一个模拟信号比较器，其输入端连到P1．O和P1．1

照明灯智能控制器,标签：电子小制作,http://www.88dzw.com

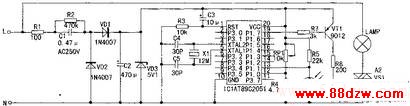

    电路由电源电路、单片机电路、环境照度检测电路和控制输出电路等部分组成。

    C1、VDl、VD2、C2、VD3等组成电容降压式稳压电源电路，输出5V的电压作为智能控制器电路的工作电源。AT89C2051、X1、R3、C3等组成单片机电路，R3、C3组成单片机的复位电路，接通电源的瞬间,由于R3对C3的充电过程，单片机AT89C2051的复位端1脚获得一个高电平复位脉冲，使得单片机进入初始状态。


    R6、R4、R5、RP1和AT89C2051内部的比较器等组成照度检测电路，为了增加对模拟量的处理功能，AT89C2051在内部构造了一个模拟信号比较器，其输入端连到P1．O和P1．1口，P1．O和P1．1口的第二个功能分别为比较器的同相输入端和反相输入端，比较结果存入P3．6口对应的寄存器。P3．6在AT89C2051外部无引脚。R6为光敏电阻，其电阻值随着光线的增强而减小，当照度较小时P1．1口的电位高于P1．0口的电位，P3．6口输出低电平；当照度较大时P1．1口的电位小于P1．O口的电位，P3．6口输出高电平。改变可变电阻RPl的阻值可调整照度的控制阈值。

    VTl、R7、R8、VSl等组成输出控制电路，当P1．7口输出高电平时，三极管vT1截止。双向可控硅VSl因没有触发电流处于阻断状态，电灯LAMP关闭；当P1.7口输出低电平时，三极管VT1导通饱和，向双向可控硅VS1提供触发电流使其进入导通状态，电灯LAMP点亮。P1．7口的输出状态由程序控制。
