用PROG-110可编程控制器设计定时提醒器

文章摘要： PROG-110模块总共只有6个I／O端口。这就必须扩展模块端口，用两部以上模块串联可行，但花钱要多，与“省”、元器件少矛盾。故采用了MAIN，即用了16路模拟开关CD4067，其位真表见(表1)；其次是程序过长。而PROG-110模块的E2PROM存储器24C01只可存人128步用户程序，故 将它更换24C02。另一方面，采用压缩程序步数容量。为此将PROG-110模块的主频为12MHz的石英晶体，换成主频为200kHz的石英晶体，使延时指令的延长时间是原延时时间的60倍；第三是受PROG-110模块跳转指令步数的限制，在具体编程中将某些步数特长的一次跳跃，变成两次跳跃运行，少数地方

用PROG-110可编程控制器设计定时提醒器,标签：电子小制作,http://www.88dzw.com

    PROG-110模块总共只有6个I／O端口。这就必须扩展模块端口，用两部以上模块串联可行，但花钱要多，与“省”、元器件少矛盾。故采用了MAIN，即用了16路模

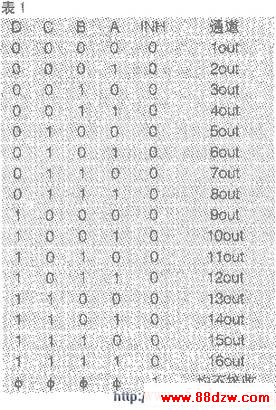

拟开关CD4067，其位真表见(表1)；其次是程序过长。而PROG-110模块的E2PROM存储器24C01只可存人128步用户程序，故 将它更换24C02。另一方面，采用压缩程序步数容量。为此将PROG-110模块的主频为12MHz的石英晶体，换成主频为200kHz的石英晶体，使延时指令的延长时间是原延时时间的60倍；第三是受PROG-110模块跳转指令步数的限制，在具体编程中将某些步数特长的一次跳跃，变成两次跳跃运行，少数地方采用了巧妙设计方法，才最终解决了问题。
