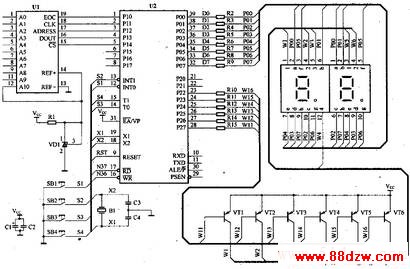

    如图是使用TLC1543制作的多路输入电压表的电路图，从图中可以看出，这里使用了TLC1543作为基准电压源，将REF-直接接地，P1.0、P1.1、P1.2、P1.3和P1.4分别与EOC、时钟、地址、数据、片选端相连。制作时，请参考图l进行连线。C1可用10μ／16V电解电容，C2可用0．1μeBB电容，安装时尽量接近20脚和10脚。输入端可根据需要，接入相应的信号。

    编程的要求是在六位数码管的后四位数码管上轮流显示TLC1543各通道的测量值，同时用十六进制表示的 通道号显示在第1位数码管上。

    TLC1543驱动程序编写

    由于采用串行接口，硬件电路简单却带来了软件编制的复杂性，初学单片机的入门者很难掌握这类芯片的编程方法，这给此类芯片的应用带来一定的限制。为解决这一问题，我们在实际应用该芯片的基础上写出了该芯片的驱动程序，有了驱动程序，使用者不必再关心TLC1543数据手册中的时序图之类不易懂的部分，只要了解清楚驱动程序的用法，即可使用该芯片。

    TLC1543共有11条输入通道，这11条通道的编号从0～10，读取时，根据编号来获得相应通道的数据，此外，内部还有三条用于测试的通道，分别是接：(Vref-Vref-)／2、Vref-和Vref+，其通道编号分别是11、12和13。
