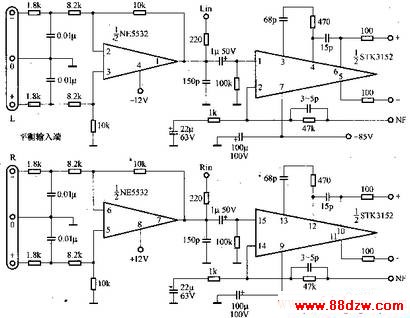

由STK3152Ⅲ组成的300W功放电路

[10-10 20:36:41]   来源:http://www.88dzw.com  电子制作   阅读:8374

文章摘要: 信号输入采用平衡与不平衡两种方式,平衡输入电路由运放NE5532及外围电路组成,不平衡输入直接送人STK3152Ⅲ的1脚和15脚,经STK3152Ⅲ放大后的信号分别由5、6、10、11脚输出,2、14脚分别为两个声道的负反馈输入端NF。

由STK3152Ⅲ组成的300W功放电路,标签:电子小制作,http://www.88dzw.com


    信号输入采用平衡与不平衡两种方式,平衡输入电路由运放NE5532及外围电路组成,不平衡输入直接送人STK3152Ⅲ的1脚和15脚,经STK3152Ⅲ放大后的信号分别由5、6、10、11脚输出,2、14脚分别为两个声道的负反馈输入端NF。
